ДИЗЕЛЬНЫЕ ПАРОГЕНЕРАТОРЫ

НАДЕЖНЫЕ ДИЗЕЛЬНЫЕ ПАРОГЕНЕРАТОРЫ РОССИЙСКОГО ПРОИЗВОДСТВА

Предлагаем к поставке парогенераторы на дизельном топливе широком диапазоне мощностей и рабочего давления. Грамотно подберем для вас оптимальную комплектацию дизельного парового котла, исходя из параметров ваших технологических процессов.


Дизельный промышленный парогенератор - лучшее решение для снабжения паром удаленных объектов, буровых станций, бетонных заводов, торговых и складских комплексов в условиях отсутствия централизованного газопровода а также достаточных электрических мощностей. Дизельная паровая установка может быть полностью автономной при подключении к дизельному или бензогенератору.


Парогенераторы дизельные поставляются в различных модификациях, поэтому рекомендуем обратиться за помощью в подборе оптимального варианта к нашим специалистам.

КЛАССИФИКАЦИЯ ДИЗЕЛЬНЫХ ПАРОГЕНЕРАТОРОВ

ПРОИЗВОДИТЕЛЬНОСТЬ

кг/ч: 100, 150, 200, 300, 400, 500 600, 7501000, 1200, 1500, 2000, 2500

РАБОЧЕЕ ДАВЛЕНИЕ

Низкое, до 0,7 атм

Среднее, до 5 атм

Высокое, до 8 (13) атм

ИСПОЛНЕНИЕ

Открытое стационарное

В утепленном контейнере

Модульное, Мобильное

ПРИНЦИП РАБОТЫ

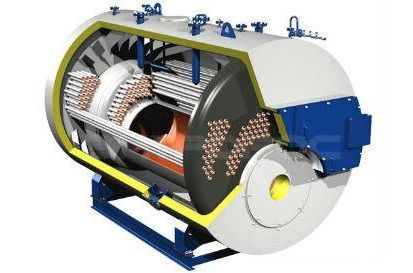

Жаротрубные

Водотрубные

ПРОИЗВОДИТЕЛЬНОСТЬ

кг/ч: 100, 150, 200, 300, 400, 500 600, 7501000, 1200, 1500, 2000, 2500

РАБОЧЕЕ ДАВЛЕНИЕ

Низкое, до 0,7 атм

Среднее, до 5 атм

Высокое, до 8 (13) атм

ИСПОЛНЕНИЕ

Открытое стационарное

В утепленном контейнере

Модульное, Мобильное

ПРИНЦИП РАБОТЫ

Жаротрубные

Водотрубные

ОБЛАСТИ ПРИМЕНЕНИЯ ДИЗЕЛЬНЫХ ПАРОГЕНЕРАТОРОВ

  • Пищевая промышленность: молочные комбинаты, хлебозаводы, пивоварни, вино-водочные заводы, сыроварни, маслозаводы (производство жиров), мясокомбинаты, рыбокомбинаты и рыбные заводы, консервные заводы.
  • Сельское хозяйство: агрохолдинги, обработка зерна, грибные заводы.
  • Нефтегазовая промышленность: промывка цистерн, промывка скважин, промывка оборудования, буровые установки.
  • Строительство и коммунальные службы: очистка стройплощадки от снега и льда, прогрев бетона, разморозка канализации, труб, стоков.
  • Производство стройматериалов: ЖБИ-заводы и бетонные заводы, битумные заводы, асфальтовые заводы, производство пенополистирола.
  • Легкая промышленность: швейные, текстильные фабрики, кожзаводы.
  • Деревообрабатывающая и целлюлозно-бумажная промышленность: деревообработка, производство картона, целлюлозно-бумажные комбинаты, производство гофрокартона, фанеры.

ПАРОГЕНЕРАТОРЫ ДИЗЕЛЬНЫЕ ОРЛИК

жаротрубные | до 1000 кг/ч | давление до 8 атм

Модель Производительность, кг/ч Макс. расход ДТ, л Рабочее давление, МПа
Дизельный парогенератор 100 кг/ч

ОРЛИК-0,1-0,07МД

/мобильный на прицепе

100 7 0,07 / 0,5 / 0,8
Газовый парогенератор 150 кг/ч

ОРЛИК-0,15-0,07Д

/в контейнере

150 13,5
0,07 / 0,5 / 0,8
Дизельный парогенератор 200 кг/ч

ОРЛИК-0,2-0,07Д

/в контейнере

200 16,8
0,07 / 0,5 / 0,8
Дизельный парогенератор 300 кг/ч

ОРЛИК-0,3-0,07Д

/в контейнере

300 26
0,07 / 0,5 / 0,8
Дизельный парогенератор 500 кг/ч ОРЛИК-0,5-0,07МД 500 35
0,07 / 0,5 / 0,8
Дизельный парогенератор 750 кг/ч ОРЛИК-0,75-0,07МД 750 55
0,07 / 0,5 / 0,8
Дизельный парогенератор 1000 кг/ч ОРЛИК-1,0-0,07МД 1000 67 0,07 / 0,5 / 0,8
Дизельный парогенератор Орлик 2000 кг/ч ОРЛИК-2,0-0,07МД 2000 160 0,07 / 0,5 / 0,8

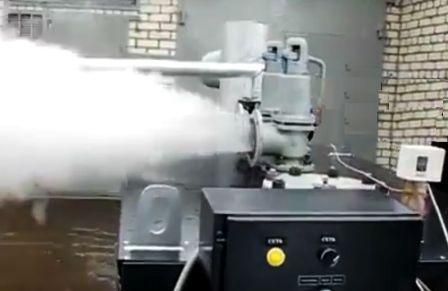

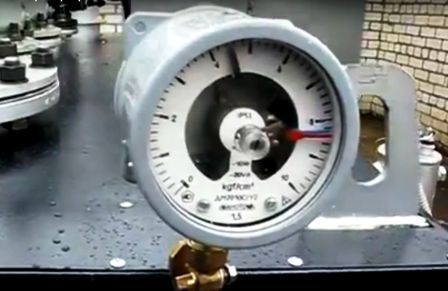

Видео-обзоры:

Дизельный парогенератор 200 кг/ч Дизельный парогенератор 300 кг/ч Дизельный парогенератор 500 кг/ч
Преимущества жаротрубных дизельных парогенераторов ОРЛИК:
  • Самые низкие цены в данном классе оборудования.
  • Низкая стоимость получаемого пара.
  • Защитный кожух из листового железа, что повышает безопасность работы с оборудованием.
  • Срок поставки - не более 10 рабочих дней.
  • Простая и надежная конструкция, нет быстроизнашивающихся деталей.
  • Качественная продукция, проверенная временем и множеством пользователей.
  • Неподконтрольны Ростехндзору.

Документация:

Паспорт и руководство 100 кг/ч.pdf

Паспорт и руководство 150, 200, 300 кг/ч.pdf

Паспорт и руководство 500, 750, 1000 кг/ч.pdf

Габаритный чертеж 150, 200, 300 кг/ч.pdf

Габаритный чертеж 500 кг/ч.pdf

Габаритный чертеж 750 кг/ч.pdf

Габаритный чертеж 1000 кг/ч.pdf


ПАРОГЕНЕРАТОРЫ ДИЗЕЛЬНЫЕ ПГ

Водотрубные прямоточные | до 2500 кг/ч | давление до 13 атм

Модель Производительность, кг/ч Макс. расход ДТ, л Рабочее давление, МПа
Парогенератор дизельный 100 кг/ч ПГ-100 100
6
0,07 / 0,7 / 1,3
Парогенератор дизельный 150 кг/ч ПГ-150 150 9
0,07 / 0,7 / 1,3
Парогенератор дизельный 200 кг/ч ПГ-200 200 12
0,07 / 0,7 / 1,3
Парогенератор дизельный 300 кг/ч ПГ-300 300 18
0,07 / 0,7 / 1,3
Парогенератор дизельный 400 кг/ч ПГ-400 400 24
0,07 / 0,7 / 1,3
Парогенератор дизельный 500 кг/ч ПГ-500 500 30
0,07 / 0,7 / 1,3
Парогенератор дизельный 600 кг/ч ПГ-600 600 36
0,07 / 0,7 / 1,3
Парогенератор дизельный 750 кг/ч ПГ-750 750 46
0,07 / 0,7 / 1,3
Парогенератор дизельный 1000 кг/ч ПГ-1000 1000 60
0,07 / 0,7 / 1,3
Парогенератор дизельный 1200 кг/ч ПГ-1200 1200 71
0,07 / 0,7 / 1,3
Парогенератор дизельный 1500 кг/ч ПГ-1500 1500 89
0,07 / 0,7 / 1,3
Парогенератор дизельный 2000 кг/ч ПГ-2000 2000 119
0,07 / 0,7 / 1,3
Парогенератор дизельный 2500 кг/ч ПГ-2500 2500 149
0,07 / 0,5 / 0,3

Преимущества прямоточных дизельных парогенераторов ПГ:
  • Взрывобезопасность, что позволяет устанавливать парогенератор рядом с потребителем пара в цеху (это подтверждается законодательными актами, нет обязательства строить отдельную котельную, экономия значительных денежных средств и времени).
  • Действительно высокий КПД до 92%;
  • Работа парогенератора полностью автоматизирована, Не требуется наличие постоянного обслуживающего персонала/
  • Насыщенный пар с давлением до 13 атм и температурой до 200 градусов.
  • Мгновенного действия, быстрый запуск и начало подачи пара – 3-5 минут после включения парогенератора.
  • Простота эксплуатации и тех.обслуживания. Легкосъемный змеевик – позволяет произвести замену (при капитальном ремонте) за несколько часов.
  • Компактность. Малая внешняя поверхность означает малую поверхность для теплоотдачи и потери тепла. Потери в парогенераторах не превышают 0,75%.

СОСТАВ ДИЗЕЛЬНОГОПАРОГЕНЕРАТОРА

Дизельный парогенератор состоит из следующих основных частей:

  1. Корпус. Является основной частью котла и представляет собой объемную колонну сварной конструкции.
  2. Электронасос. Применяется для подачи воды в котёл от внешнего источника;
  3. Дизельная горелка предназначена для сжигания топлива;
  4. Экономайзер. Предназначен для подогрева воды, которая поступает в паровой котёл.
  5. Котёл.  Вода из экономайзера подается в корпус котла, где соприкасаясь с теплообменными поверхностями камеры сгорания (топки) – нагревается и испаряется. Полученный пар через кран отбора пара поступает к потребителю.
  6. Контрольно-измерительные приборы предназначены для визуального контроля за работой котла, а также подачи команд блоку автоматики для автоматического управления рабочим процессом
  7. Пульт управления, совместно с электрооборудованием и КИП котла, предназначен для управления работой котла и защиты его при возникновении
    аварийных ситуаций.

СОСТАВ ДИЗЕЛЬНОГО ПАРОГЕНЕРАТОРА

Общий вид и состав дизельного парогенератора ПГ

1. Фильтр сетчатый с краном;

2. Насос питательный;

3. Датчик расхода;

4. Обратный клапан;

5. Кран продувочный;

6. Кран манометра;

7. Манометр закачки насоса;

8. Вентиль подачи пара в пит. емкость;

9. Вентиль промывочный;

11. Кран паровой;

12-13. Клапан предохранительный;

14. Датчик реле давления рабочий;

15. Датчик реле давления аварийный;

16. Манометр контроля давления пара;

17. Кран манометра;

18. Термопара контроля температуры пара;

19. Термопара контроля дымовых газов;

20. Патрубок дымовой;

26. Кожух наружний;

27. Термоизоляция базальтовая;

28. Рама опорная;

29. Фланец со змеевиком в сборе;

30. Фланец горелки.

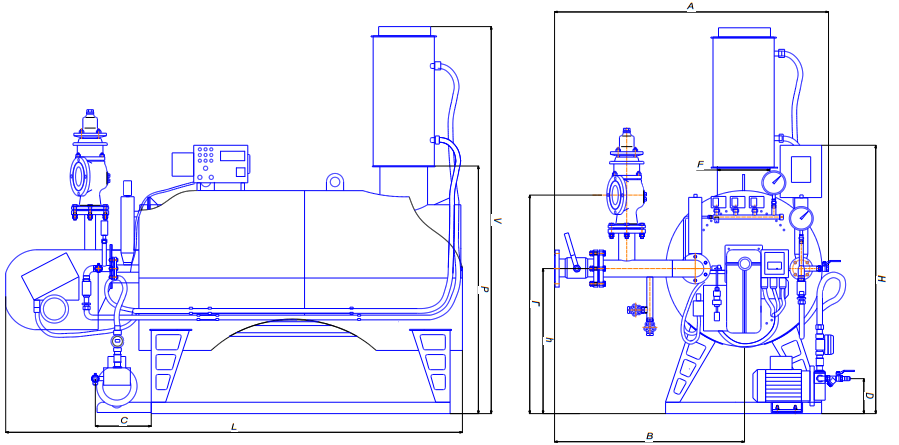

Габаритно-присоединительные размеры дизельных парогенераторов ПГ

Габаритно-присоединительные размеры дизельных парогенераторов ПГ400-2500

Модель L, мм А, мм Н, мм В, мм h, мм С, мм D, мм F, мм Г, мм Р, мм V, мм
ПГ-400 2200 1100 1350 600 700 240 150 250 800 1300 2100
ПГ-500 2300 1100 1350 600 700 240 150 250 800 1300 2100
ПГ-600 2400 1100 1350 600 700 240 150 250 800 1300 2100
ПГ-750 2800 1350 1780 820 930 415 135 350 1320 1680 2300
ПГ-1000 3100 1350 1780 820 930 415 135 350 1320 1680 2300
ПГ-1200 3350 1350 1780 820 930 215 185 350 1320 1680 2300
ПГ-1500 3560 1350 1780 1070 930 215 185 350 1320 1680 2500
ПГ-2000 4160 1350 1780 1070 930 215 185 450 1320 1680 2500
ПГ-2500 4300 1839 2020 1186 1046 215 185 450 1436 1912 3112


ДОСТУПНЫЕ ОПЦИИ ДЛЯ ДИЗЕЛЬНЫХ ПАРОГЕНЕРАТОРОВ

  • Система химводоподготовки. Обязательна должна быть предусмотрена при эксплуатации газового парогенератора. При отсутствии системы ХВО срок службы парогенератора непредсказуем и снижается в несколько раз.
  • Станция сбора и возврата конденсата. Эффективное средство снижения потребления ресурсов. Позволяет добиться уменьшения расхода газа на 20-30%, увеличения ресурса системы ХВО и существенного снижения расхода воды за счет ее повторного использования.
  • Управление по температуре продукта. Автоматическое поддержание требуемого температурного режима процесса. Представляет из себя терморегулятор с выносным датчиком.
  • Пароперегреватель. Опция увеличения температуры пара на выходе до 250°C без повышения давления для расширения технологических возможностей паровой установки.
