Паровые котлы

ПАРОВЫЕ КОТЛЫ ОТ ПРОИЗВОДИТЕЛЯ

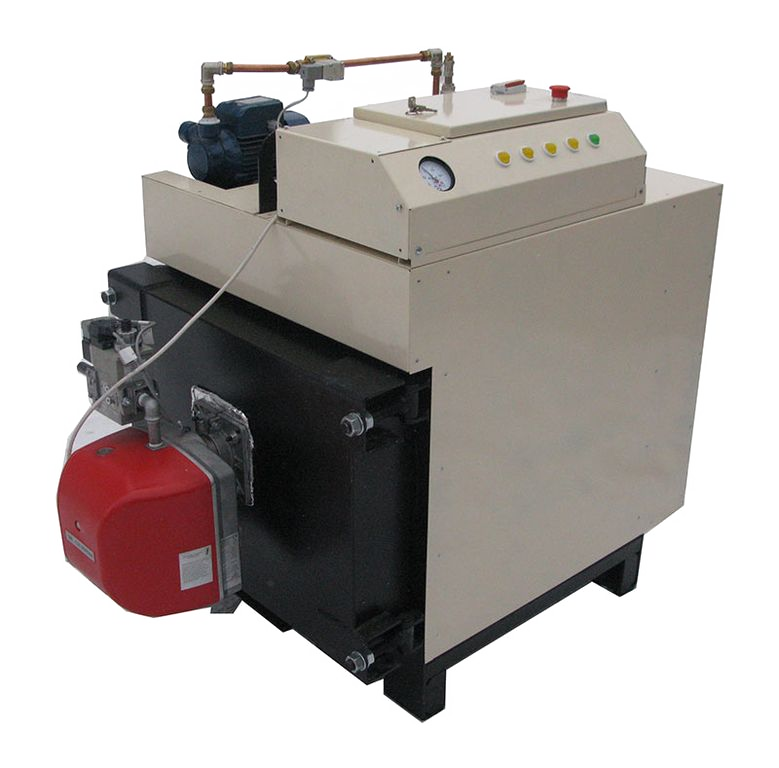

Компактные газовые и дизельные паровые котлы до 100 кг/ч

Паровые котлы вертикального исполнения до от 150 до 300 кг/ч

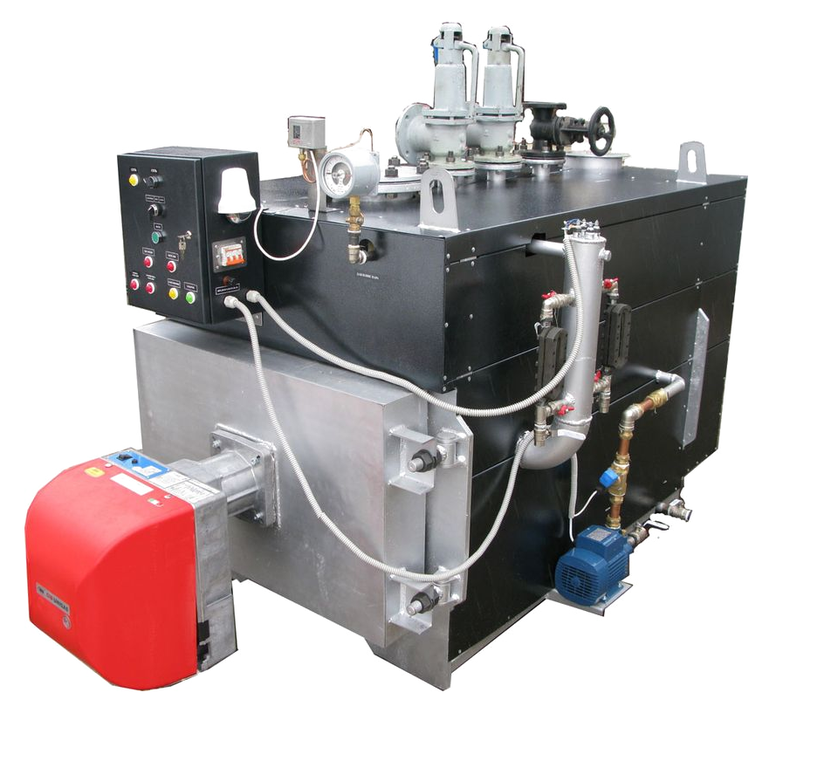

Паровые котлы горизонтальные от 300 до 2000 кг/ч

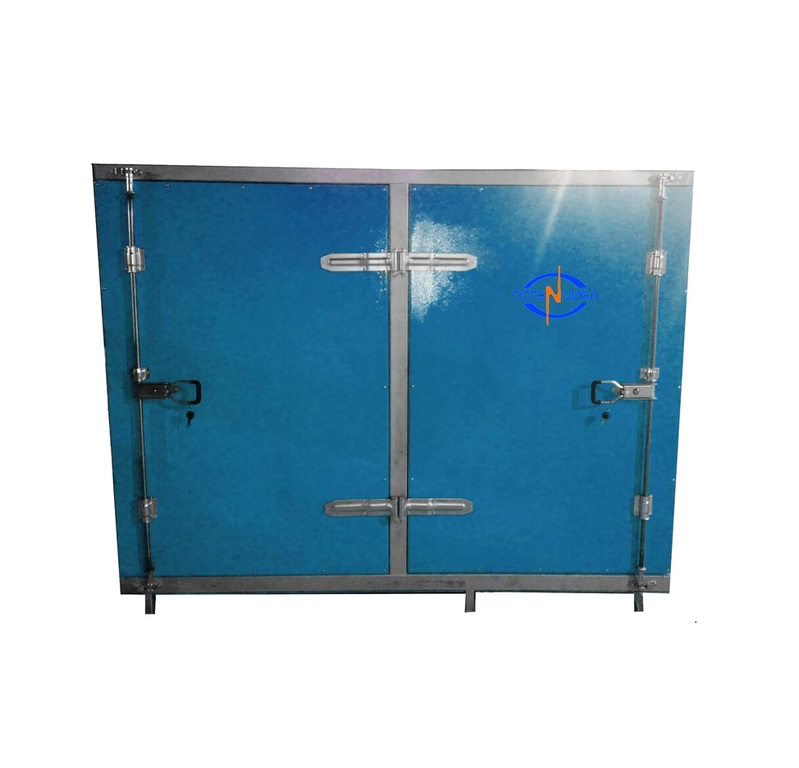

Паровые котлы в контейнерном исполнении до 300 кг/ч

Компактные газовые и дизельные паровые котлы до 100 кг/ч

Паровые котлы вертикального исполнения до от 150 до 300 кг/ч

Паровые котлы горизонтальные от 300 до 2000 кг/ч

Паровые котлы в контейнерном исполнении до 300 кг/ч

Все модели котлов могут быть изготовлены на различное давление (0,07/0,5/0,8/1,6 МПа), могут быть применены горелки для природного газа/ сжиженного газа / дизтоплива / мазута. Возможно блочно-модульное исполнение паровых котлов.

ПАРОВЫЕ КОТЛЫ ПРОМЫШЛЕННЫЕ СЕРИИ ОРЛИК

Паровые котлы ОРЛИК в стандартном исполнении могут вырабатывать как пар низкого давления до 0,7 атм, так и повышенного до 5 атм. При этом они остаются неподнадзорными для контролирующих организаций (см. техпаспорт). Т.е. вы можете купить паровой котел низкого давления и при необходимости работать на повышенном давлении до 5 бар. Паровые котлы ОРЛИК поставляются готовыми к работе в полной заводской комплектации, включающей непосредственно котел, манометры, запорную арматуру, автоматику и горелку.

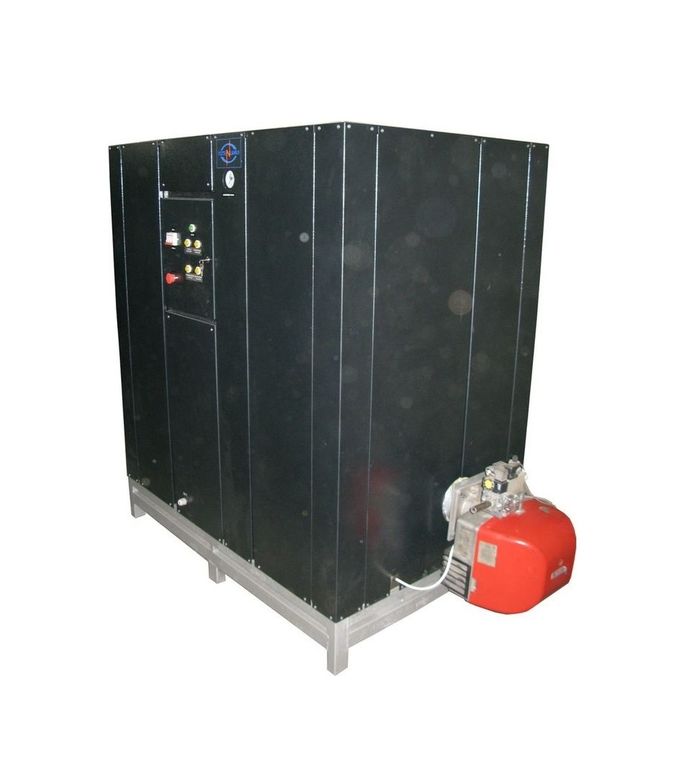

ВЕРТИКАЛЬНОГО ИСПОЛНЕНИЯ

Модель

0,15-0,07Г/

0,15-0,07Д

0,2-0,07Г/

0,2-0,07Д

0,3-0,07Г/

0,3-0,07Д

Макс. паропроизводительность, кг/ч 150 200 300
Макс. тепловая мощность горелки, кВт 170 200 330

Макс. расход природного газа (ДТ), м³/ч (л/ч)

18 (14) 21 (17) 35 (26)

Макс. давление пара на выходе, МПа (кгс/см²) для исполнения:

- низкого давления

- среднего давления

- высокого давления



0,07 (0,7)

0,4 (4,0)

0,8 (8,0)

Электрическая мощность (газ), кВт 1,5
Объем котла, л 220
Исполнение горизонтальное
Габаритные размеры ДхШхВ одного модуля (по ограждениям остова), мм 1000х1500х1780
Масса сухая с горелкой, кг 900 925 950


ГОРИЗОНТАЛЬНОГО ИСПОЛНЕНИЯ

Модель

0,5-0,07МГ/

0,5-0,07МД

0,75-0,07МГ/

0,75-0,07МД

1,0-0,07МГ/

1,0-0,07МД

2,0-0,07МГ/

2,0-0,07МД

Макс. паропроизводительность, кг/ч 500 750 1000 2000
Макс. тепловая мощность горелки, кВт 420 650 700 1600

Макс. расход природного газа / ДТ, м³/ч (л/ч)

45 / 35 65 / 55 105 / 70 175 / 160

Макс. давление пара на выходе, МПа (кгс/см²) для исполнения:

- низкого давления

- среднего давления

- высокого давления



0,07 (0,7)

0,5 (5,0)

0,8 (8,0)

Электрическая мощность (газ), кВт 1,6 2,0 2,0 5,0
Объем котла, л 890 1150 1450 2120
Габаритные размеры ДхШхВ одного модуля (по ограждениям остова), мм 2600х1550х2000 2700х1600х2000 2750х1800х220 3600х2100х2700
Масса сухая с горелкой, кг 2000 2300 3000 4500

ПАРОВЫЕ КОТЛЫ НИЗКОГО ДАВЛЕНИЯ СЕРИИ ПАР

паровые котлы низкого давления

Зачастую для обслуживания технологических процессов используют пар низкого давления до 0,07 МПа температурой 115 °С. Этот процесс применяют промышленности и сельского хозяйства. Такой пар вырабатывают промышленные паровые котлы различной паропроизводительности и мощности.


Паровые котлы низкого давления ПАР-Х,ХХ-0,07 Г/Ж предназначены для нагрева пара до температуры 150°С, комплектуются встроенными пароперегревателями. При максимальном давлении пара 0,7 Атм (0,07 МПа) производительность котлов составляет 150—1000 кг пара/час.

Серия котла ПАР-0,15-0,07 ПАР-0,3-0,07 ПАР-0,5-0,07 ПАР-0,7-0,07 ПАР-1,0-0,07
Паропроизводительность т пара/час 0,15 0,3 0,5 0,7 1,0
Тип топлива Природный газ низкого давления (20-360 mbar) / Дизельное топливо
Коэффициент полезного действия, % 92
Максимальный расход топлива, м³/ч (Газ) / кг/ч (ДТ) 10,5 / 12,7 21 / 24,6 30 / 33,9 49 / 57,8 66 / 83
Установленная эл. мощность не более, кВт 1,5
Допустимое избыточное давление пара, МПа (кгс/см²) 0,07 (0,7)
Время выхода на рабочий режим, мин 20
Температура пара на выходе, °С до 140
Габариты без горелки (ДхШхВ), мм 1750х1350х1450 1900х1450х1550 2500х1750х1850 2850х1750х1850 3000х1750х2230
Масса котла без воды не более, кг 800 1000 1700 2000 2400

ПАРОВЫЕ КОТЛЫ ВЫСОКОГО ДАВЛЕНИЯ СЕРИИ ПАР

Паровые котлы высокого давления

Вырабатывают насыщенный пар температурой до 170 °С и имеют производительность от 0,3 до 1,0 тонны пара в час при давлении до 0,9 МПа.


Имеют классическое горизонтальное исполнение, надежную конструкцию и просты в эксплуатации. Комплектуются итальянскими горелками «Lamborghini».

Модель

ПАР-0,3-0,9

ПАР-0,5-0,9

ПАР-1,0-0,9

Паропроизводительность, кг/ч

 300

 500

 1000

Тип топки

Жаротрубная, с реверсивным развитием пламени

Выход пара, Ду

50

80

80

Поверхность нагрева, м²

6,8

12,4

22,6

Тепловая мощность, кВт

245

428

700

Объем котла, м³

- Водяной

- Паровой


0,7

0,1



1,29

0,18



2,3

0,6

Допустимое избыточное давление, МПа

0,9

Рабочее давление, МПа

0,4 – 0,8

Температура пара, °С

170

Тип топлива

дизельное, печное топливо, природный газ,  керосин,  отработанные масла

Габаритные размеры (без горелки) ДхШхВ, мм

 1950х2000х2000

2470х2000х2000

3150х2000х2000

Масса без воды,  не более, кг

1200

2100

2500

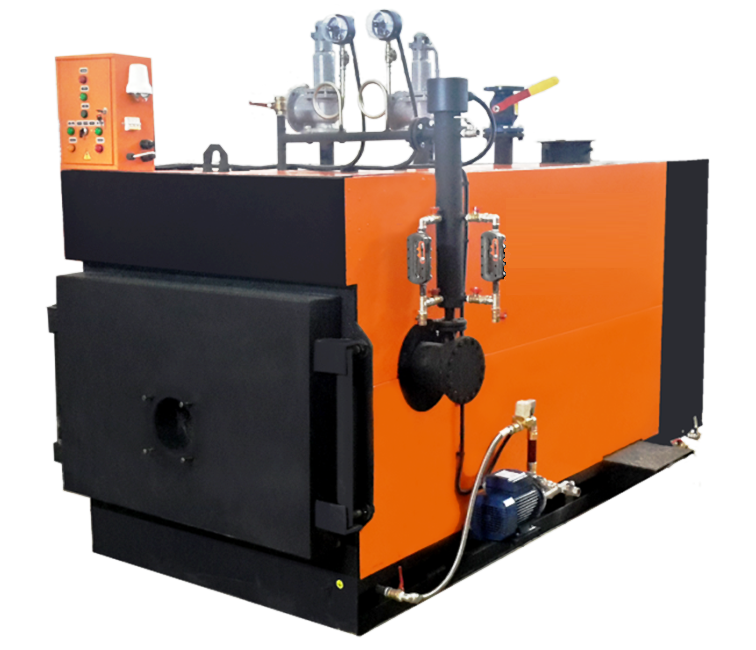

ПАРОВЫЕ КОТЛЫ НИЗКОГО ДАВЛЕНИЯ СЕРИИ КП - 0,07 МПА

ПАРОВЫЕ КОТЛЫ НИЗКОГО ДАВЛЕНИЯ СЕРИИ КП - 0,07 МПА

Котлы паровые КП предназначены для выработки насыщенного водяного пара температурой до 150°С с давлением 0,07 МПа за счет теплоты, выделяющейся в результате использования энергии сгорания топлива (дизельное, печное топливо, природный газ, отработанные масла).


Максимальная паропроизводительность - 2 т/ч;

Максимальное избыточное давление пара - 0,7 атм.

Модель котла

0,15-0,07

0,3-0,07

0,5-0,07

0,7-0,07

1,0-0,07

1,5-0,07

2,0-0,07

Производительность кг пара в час:

 150

 300

 500

 700

 1000

 1500

 2000

Параметры пара:

- избыточное давление, МПа

- рабочее давление, МПа

- температура пара, °С,


0,07

0,04 - 0,06

115 - 140

Выход на раб. режим, не более, мин



30



Вид топлива:

Газ, ДТ, отработанное масло

Расход топлива в час:

По паспорту на горелочное устройство

Габаритные размеры, мм

- длина

- ширина

- высота


1900

1400

1800


2000

1400

1900


2350

1700

2200


2700

1700

2400


3000

1700

2400


3500

2000

2400


3500

2200

2600

Масса без воды,  не более, кг

900

1100

1700

2000

2500

3500

5000

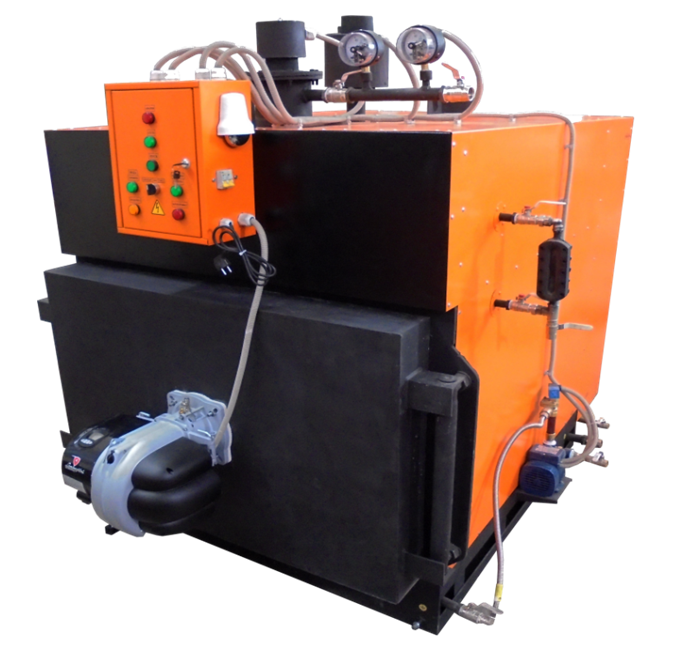

ПАРОВЫЕ КОТЛЫ СРЕДНЕГО ДАВЛЕНИЯ СЕРИИ КП - 0,8 МПА

ПАРОВЫЕ КОТЛЫ СЕРИИ КП - 0,8 МПА

Котлы паровые КП предназначены для выработки насыщенного водяного пара температурой до 150°С с давлением 0,07 МПа за счет теплоты, выделяющейся в результате использования энергии сгорания топлива (дизельное, печное топливо, природный газ, отработанные масла).


Максимальная паропроизводительность - 2 т/ч;

Максимальное избыточное давление пара - 0,7 атм.

Модель котла

КП-150

КП-300

КП-500

КП-700

КП-1000

КП-1500

КП-2000

Производительность кг пара в час:

 150

 300

 500

 700

 1000

 1500

 2000

Параметры пара:

- избыточное давление, МПа

- рабочее давление, МПа

- температура пара, °С,


0,8

0,4 - 0,7

140- 165

Выход на раб. режим, не более, мин



30



Вид топлива:

Газ, ДТ, отработанное масло

Расход топлива в час:

По паспорту на горелочное устройство

Габаритные размеры, мм

- длина

- ширина

- высота


1900

1400

1800


2000

1400

1900


2350

1700

2200


2700

1700

2400


3000

1700

2400


3500

2000

2400


3500

2200

2600

Масса без воды,  не более, кг

900

1100

1700

2000

2500

3500

5000

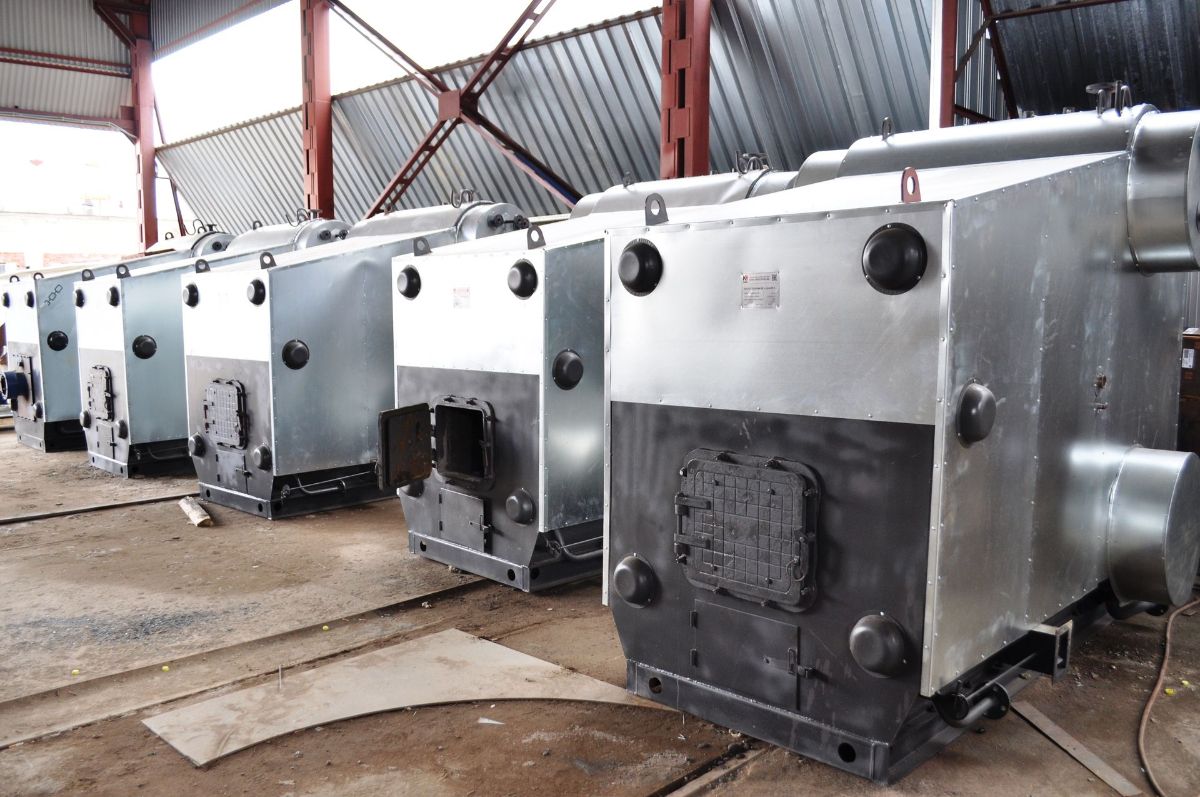

ПАРОВЫЕ КОТЛЫ Е-1,0-0,9 1 Т/Ч

Паровые котлы серии Е-1,0-0,9

Котлы этой группы предназначены для работы на твердом топливе, природном газе, мазуте М100, дизельном и печном топливе, сырой нефти.


Вырабатывают насыщенный пар температурой до 175°С и имеют производительность 1,0 тонн пара в час при абсолютном давлении до 0,9 МПа.


Котел паровой Е-1,0-0,9 принадлежит к типу вертикально-водотрубных двухбарабанных котлов с естественной циркуляцией.

Система автоматического управления обеспечивает выполнение следующих функций:

  • Поддержание в заданных пределах уровня воды в котле;
  • Защиту котла при повышении давления пара выше допустимого, спуске воды ниже низшего аварийного уровня, коротком замыкании или перегрузке электродвигателей;
  • Подачу звуковой сигнализации при падении уровня воды ниже низшего аварийного уровня, превышении уровня воды в котле выше верхнего аварийного уровня, повышении давления пара выше допустимого;
  • Световую сигнализацию положения уровня воды и наличия напряжения в сети.

Котел паровой Е-1,0-0,9 изготавливается в четырех модификациях в зависимости от типа потребляемого топлива:

Р – тип котла предназначенного для работы на твердом топливе;

М – тип котла предназначенного для работы на жидком топливе мазут Ml 00, сырая нефть и дизельное топливо;

Г – тип котла предназначенного для работы на природном или попутном газе;

ГМ – тип котла предназначенного для работы на природном или попутном газе и жидком топливе (мазут Ml 00, сырая нефть и дизельное топливо).

Технические характеристики паровых котлов Е-1,0-0,9

Модель

Е-1,0-0,9М-3

Е-1,0-0,9Г-3

Е-1,0-0,9Р-3

Номинальная производительность, т/ч

1,0

Рабочее давление насыщенного пара, МПа

0,8

Расчётное топливо

Мазут, дизтопливо

Газ

Уголь

Расчётный расход топлива

74 кг/ч

83,5 м³

147 кг/ч

Коэффициент полезного действия, % не менее

90

90,5

81,5

Полная поверхность нагрева, м²

31,6

Расчётная температура насыщенного пара, °С

174,5

Температура питательной воды, °С

50±10

Водяной объём котла, м³

1,1

Объём топочного пространства, м³

2,2

Коэффициент избытка воздуха в топке

1,1

Род тока питания

Переменный, напряжение 220/380В

Установленная электрическая мощность, кВт

6

Масса котла, кг, не более

4300

Габариты котла, ДхШхВ, мм, не более

4350х2300х3000

Расчетный срок службы, лет, не менее

20

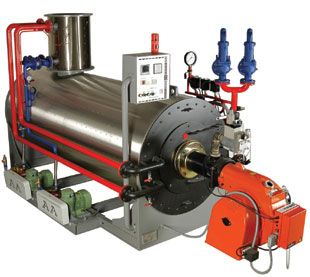

ПРЯМОТОЧНЫЕ ПАРОВЫЕ КОТЛЫ D05 ДО 5000 кг/ч, ДО 16 БАР

Прямоточные паровые котлы D05 до 5000 кг/ч

Прямоточные паровые котлы используются для генерации перегретого и насыщенного пара в промышленном производстве. Прямоточный водотрубный паровой котел представляет собой разомкнутую гидравлическую систему, а принцип его работы предполагает одностороннее движение воды между входом и выходом оборудования.


Однократно проходя через испарительные трубы, жидкость постепенно преобразуется в пар, из которого в сепараторе удаляется влага. КПД котлов - до 92%. Производство - Италия.

Технические характеристики паровых котлов D05
Модель

Мощность

Макс. давление

пара

Макс. температура

пара

Макс. расход

газа

Макс. расход

дизтоплива

Производительность

пара

Гкал/ч

кВт

бар

°C

м³/ч

л/ч

кг/ч

D05-500

0,3

348

12

191

39

31

500

D05-750

0,45

523

14

198

58

48

750

D05-1000

0,60

697

16

204

79

63

1000

D05-1500

0,90

1046

16

204

118

95

1500

D05-2000

1,20

1395

16

204

157

126

2000

D05-2500

1,50

1744

16

204

196

157

2500

D05-3000

1,80

2093

16

204

235

189

3000

D05-3500

2,10

2441

16

204

274

220

3500

D05-4000

2,40

2790

16

204

313

252

4000

D05-4500

2,70

3139

16

204

352

283

4500

D05-5000

3,00

3488

16

204

391

314

5000


Особенности прямоточных паровых котлов D05:
  • быстрый выход на требуемый режим работы;
  • минимальный расход топлива в режиме ожидания;
  • небольшие габариты, вес и высокая эффективность;
  • отсутствие необходимости использовать емкость под высоким давлением;
  • возможность корректировать параметры пара и работать в соответствии с текущими задачами;
  • полная автоматизация котла, простота в обслуживании, упрощенный монтаж;
  • отсутствие жестких требований к рабочему помещению и простота эксплуатации.

КУПИТЬ ПАРОВОЙ КОТЕЛ

Купить паровой котел вы можете, обратившись по контактам, указанным на сайте. Цены паровых котлов можно узнать в разделе Цены.

По вопросам покупки паровых котлов:

Тел. в Москве: +7(499)112-45-65

Тел. в Новосибирске: +7(383)209-99-75

Email: zavod.par@gmail.com

УСТРОЙСТВО ПАРОВОГО КОТЛА

Паровой котёл представляет собой ёмкость, внутри которой нагретая вода испаряется и образует пар. Как правило — это труба различного размера.

Кроме трубы с водой, в котлах имеется топочная камера (в ней сгорает топливо). Конструкция топки определяется видом топлива, для которого сконструирован котёл. Для эффективной тяги (движения воздуха и горения топлива) вверху топки устраивают дымоход.


Если энергоноситель — жидкий или газообразный (мазут, газ), то в топочную камеру вводится горелка. Для движения воздуха предусмотрен вход и выход (колосниковая решётка и дымоход). Продукты сгорания топлива поднимаются к ёмкости с водой. Они производят нагрев воды в котле и выходят через дымоход. Нагретая до температуры кипения вода начинает испаряться. Пар поднимается вверх и поступает в трубы. Так происходит естественная циркуляция пара в системе.

ТРЕБОВАНИЯ К КАЧЕСТВУ КОТЛОВОЙ ВОДЫ
  • Подача воды производится электронасосом от емкости с запасом воды (давление на входе должно составлять ~3 бар).
  • Показатели качества питательной воды должны соответствовать данным, приведённым в таблице № 1.

Показатели

Величина

Прозрачность по шрифту, см., не менее

20

Общая жесткость, мг-экв/л, не более

0,1

Содержание растворенного кислорода мг/кг, не более

0,1

Содержание нефтепродуктов, мс/кг, не более

5

СХЕМА НАГРЕВА ВОДЫ В ПАРОВОМ КОТЛЕ И ПАРООБРАЗОВАНИЕ
  1. очищенная вода подается в резервуар с помощью электронасоса. Обычно резервуар расположен в верхней части котла;
  2. из резервуара по трубам вода стекает вниз в коллектор;
  3. из коллектора вода поднимается снова вверх через зону нагрева (топка котла);
  4. внутри водной трубы образуется пар, который под действием разницы давлений между жидкостью и газом поднимается вверх;
  5. вверху пар проходит через сепаратор. Здесь он отделяется от воды, остатки которой возвращаются в резервуар. Дальше пар поступает в паропровод.

ЗАВИСИМОСТЬ ТЕМПЕРАТУРЫ ПАРА ОТ ДАВЛЕНИЯ В ПАРОВОМ КОТЛЕ
Давление пара, МПа 0,07 0,1 0,2 0,4 0,5 0,6 0,8 1,2 1,6
Температура пара, °С 115 120 130 150 157 165 175 190 200
