Парогенераторы ПЭЭ

ЭЛЕКТРИЧЕСКИЕ ЭЛЕКТРОДНЫЕ ПАРОГЕНЕРАТОРЫ

производительность - 15-500 кг/час | рабочее давление до 16 атм | полностью автоматизированы


Парогенератор электродный - промышленный генератор пара, в котором в качестве нагревательного элемента применяются электроды. Отличительной особенностью электродных паровых агрегатов является простота конструкции и неперегораемость электродов.

Парогенераторы ПЭЭ

Парогенераторы электродные ПЭЭ

Парогенераторы ПЭЭ ПК Потенциал Орел

Принцип работы электродного парогенератора основан на электропроводности воды в испарительном цилиндре. Упаривание воды повышает электропроводность воды, а следовательно, возрастает и ток. Электродные парогенераторы оборудованы системами продувки котла от избыточной электропроводности (солей).


Важной особенностью электродного нагрева является то, что температура поверхности электрода такая же, как и у воды в котле. Это существенно снижает скорость отложения солей жесткости на поверхности электродов и повышает срок службы парогенератора.

ПРЕИМУЩЕСТВА ЭЛЕКТРОДНЫХ ПАРОГЕНЕРАТОРОВ ПЭЭ

  • Все режимы работы полностью автоматизированы (автоматическое отключение/включение парогенератора при превышении верхнего/нижнего порога значения давления и превышения тока, автоматическое поддержание заданной мощности;
  • Наличие дополнительных опций, необходимых для автоматизация технологических процессов потребителя + внешнее управление оборудованием;
  • Быстрый выход на рабочий режим - не более 6 минут;
  • Надежность парогенератора (сдвоенная защита: от превышения давления и защита насоса с помощью демпфирующей системы от гидроудара). Работа котла рассчитана на более высокие нагрузки, чем максимально указанные;
  • Плавный запуск оборудования с последующим увеличением мощности позволяет избежать перегрузок и скачков напряжения в сети;
  • Спец. керамические изоляторы для электрических проводов предотвращают их термоусадку, что значительно продлевает им жизнь;
  • Для монтажа электродного оборудования требуется только подключение к электросетям, паропроводу и водопроводу;
  • Неприхотливость в обслуживании и ремонте (все необходимые запчасти можно приобрести).
  • Широкий диапазон рабочего давления: парогенераторы высокого давления (на 10 или 16 атм), среднего давления (на 5,5 атм), пароиспарители (до 1 атм).

КАТАЛОГ ЭЛЕКТРИЧЕСКИХ ПАРОГЕНЕРАТОРОВ ПЭЭ

Модель Производительность, кг. пара/час Потребляемая мощность, кВт Рабочее давление, МПа ( кг/см²) Объем котла, л Цена, руб

 БЕЗ РЕГУЛИРОВКИ МОЩНОСТИ

ПЭЭ-15 15 12

0,1 (1)

0,55 (5,5)

1,0 (10)

1,6 (16)

25 от 114 000
ПЭЭ-30 30 24 от 133 000
ПЭЭ-50 50 35 от 147 000
ПЭЭ-100 100 75 от 170 000
ПЭЭ-150 150 110 от 190 000
ПЭЭ-200 200 150 от 224 000
ПЭЭ-250 250 185 от 226 000
ПЭЭ-15М 15 12

0,55 (5,5)

1,0 (10)

11 от 125 000
ПЭЭ-30М 30 24 от 140 000
ПЭЭ-15АМ 15 12 от 165 000
ПЭЭ-30АМ 30 24 от 175 000

 С ПЛАВНОЙ РЕГУЛИРОВКОЙ МОЩНОСТИ

ПЭЭ-15Р 15 12

0,55 (5,5)

1,0 (10)

1,6 (16)

25 от 144 000
ПЭЭ-30Р 8-30 6-24 от 152 000
ПЭЭ-50Р 10-50 8-35 от 167 000
ПЭЭ-100Р 15-100 12-75 от 198 000
ПЭЭ-150Р 25-150 20-110 от 210 000
ПЭЭ-200Р 30-200
25-150 от 231 000
ПЭЭ-250Р 30-250 25-185 от 233 000
ПЭЭ-300Р 25-300 15-220

0,55 (5,5)

1,0 (10)

1,6 (16)

2х25 от 445 000
ПЭЭ-400Р 30-400 20-300 от 510 000
ПЭЭ-500Р 30-500 25-370 от 545 000

 СО СТУПЕНЧАТОЙ РЕГУЛИРОВКОЙ МОЩНОСТИ

ПЭЭ-15/30 15/30 12/24

0,55 (5,5)

1,0 (10)

1,6 (16)

25 от 160 000
ПЭЭ-30/50 30/50 24/35 от 176 000
ПЭЭ-50/100 50/100 35/75 от 198 000
ПЭЭ-100/150 100/150 75/110 от 215 000
ПЭЭ-100/200 100/200
75/150 от 243 000
ПЭЭ-100/250 100/250 75/185 от 245 000

 МОБИЛЬНЫЕ УТЕПЛЕННЫЕ

Модель

Производительность, кг/ч Потребляемая мощность, кВт Раб. давление, МПа (кг/см²) Объем бака для воды/котла, л Цена, руб
ПЭЭ-15УШ 15 12

0,55 (5,5)

1,0 (10)

30/25 от 285 000
ПЭЭ-30УШ 30 24 50/25 от 304 000
ПЭЭ-50УШ 50 35 75/25 от 323 000
ПЭЭ-100УШ 100 75 150/25 от 347 000
ПЭЭ-150УШ 150
110 200/25 от 359 000
ПЭЭ-200УШ 200 150 250/25 от 383 000
ПЭЭ-250УШ 250 185 250/25 от 395 000

С ЕМКОСТЬЮ ДЛЯ ВОДЫ

Модель

Производительность, кг/ч Потребляемая мощность, кВт Раб. давление, МПа (кг/см²) Объем бака для воды/котла, л Цена, руб
ПЭЭ-50С 50 35 0,55 (5,5) 250/25 от 208 000
ПЭЭ-100С 100 75 от 228 000
ПЭЭ-150С 150
110 от 254 000
ПЭЭ-200С 200 150 от 272 000
ПЭЭ-250С 250 185 от 275 000

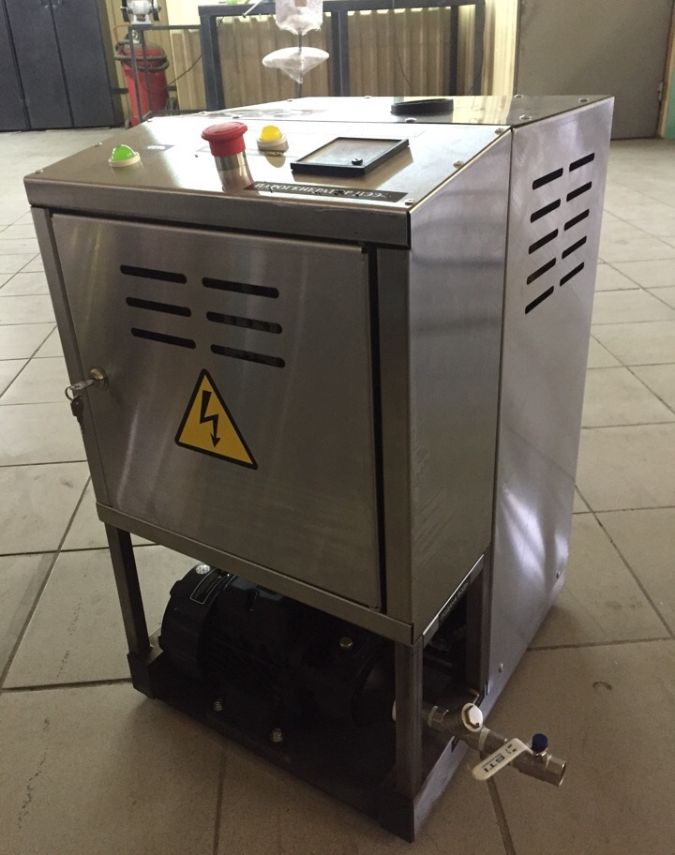

Электродный парогенератор в исполнении из нержавеющей сталиПарогенератор электрический из нерж. сталиПарогенератор электродный ПЭЭ

КАК МЫ РАБОТАЕМ С КЛИЕНТАМИ:

  • Время - самый важный ресурс, поэтому мы ценим ваше время:
    Отвечаем на запрос по электронной почте в течение 10 минут;
    Отгружаем продукцию со склада в течение 1 рабочего дня после оплаты.
  • Организуем доставку во все города России и страны ТС по оптимальным ценам:
    Мы знаем тарифы и реальные сроки доставки транспортных компаний;
    Подберем оптимальный вариант доставки по цене/срочности.
  • Предоставим полный комплект закрывающих документов, сертификаты, гарантийные талоны.

КУПИТЬ ЭЛЕКТРОДНЫЙ ПАРОГЕНЕРАТОР

Для покупки электрического электродного парогенератора свяжитесь с нами удобным для Вас способом:

Тел. в Москве: +7(499)112-45-65

Email:

Тел. в Санкт-Петербурге: +7(812)507-62-25 zavod.par@gmail.com
Тел. в Новосибирске: +7(383)209-99-75 Форма обратной связи

Способы применения электродных парогенераторов ПЭЭ

Парогенераторы электродные ПЭЭ широко используются для производства насыщенного технологического пара в пищевой промышленности, нефтедобыче, на стройплощадках, в муниципальном хозяйстве, сельском хозяйстве, для отпаривания, очистки, дезинфекции. Вот лишь некоторые варианты их применения:

  • Гидротермическая обработка продуктов с целью улучшения их технических и пищевых качеств;
  • Санитарно-гигиеническая обработка тары и оборудования линий производства различных продуктов;
  • Пропаривание и сушка древесины, фанеры, картона;
  • Пропаривание железобетонных изделий;
  • Пропаривание почвы в теплицах и парниках, для запаривания кормов в животноводстве;
  • Отопление и разогрев застывших вязких жидкостей и сыпучих материалов;
  • Нагрев и барбатирование жидкостей;
  • Подогрев гальванических ванн;
  • Очистка поверхностей перед покраской;
  • Банно-прачечные предприятия и т.д.

Устройство и принцип работы электрического парогенератора ПЭЭ

Схема основных узлов парогенератора ПЭЭ - рис. 1

1. Каркас
2. Котел в кожухе
3. Кассета с датчиками
4. Кран выхода пара
5. Кран сброса воды
6. Кран подачи воды
7. Поддон
8. Датчик-реле давлен
9. Электронасос

10. Электромагнитный клапан
11. Фильтр сетчатый
12. Предохранительный клапан

Схема основных узлов парогенератора ПЭЭ - рис. 2 13. Выключатель
14. Электрошкаф
15. Сигнальная лампа
16. Амперметр
17. Манометр
18. Лампы верхнего, среднего и нижнего уровня воды

Парогенератор включает в себя следующие основные составные части: остов, котел, электрооборудование, электронасос. Остов выполнен из прокатного профиля, на нем закреплены основные сборочные единицы парогенератора. Котел предназначен для выработки пара и представляет собой сварную конструкцию, на фланце которой закреплены три электрода.


Антиэлектрод 4, состоящий из стальной обечайки и дна, прикреплен к фланцу 2 шпильками. Котел установлен на опоре 6. Стенки котла покрыты минеральной ватой 8 и снаружи кожухом 7. Фланец, с размещенными на нем электрическими соединениями, защищен крышкой 1. Котел имеет кассету 5 с датчиками уровня воды, показывающими нижний, средний и верхний уровни воды.

Зависимость производительности парогенератора ПЭЭ от силы тока

Зависимость производительности парогенератора ПЭЭ от силы тока


1 - 15, 30 кг пара/час
2 - 50 кг пара/час
3 - 100 кг пара/час
4 - 150 кг пара/час
5 - 200, 250 кг пара/час

Паровая схема парогенератора электродного ПЭЭ. Описание паровой части

Паровая схема парогенератора ПЭЭ

Ф - фильтр

НД - электронасос

ВН1...ВН3 - вентили

ВЭ - электромагнитный клапан

К - котел

ДРД - датчик реле давления

М - манометр

КО - клапан обратный

КП - клапан предохранительный

ДУВ 1...4 - датчики уровня воды

Вода из магистрали через вентиль ВН1, фильтр Ф электронасосом НД подается в котел К через электроуправляемый КЭ и обратный КО клапана. После того, как уровень воды достигает электродов и антиэлектродов, начинается прохождение тока через воду. Вода нагревается и испаряется. Повышение уровня воды вызывает увеличение тока, проходящего через нее. При достижении водой верхнего уровня датчик ДУВ4 отключает электроуправляемый клапан КЭ и электронасос НД. Наполнение котла водой прекращается. При испарении воды и падении ее уровня в котле нижний датчик ДУВ1 включает электроуправляемый клапан КЭ и электронасос НД. Котел вновь наполняется водой. Пар из котла отводится через вентиль ВН3.


Давление в котле регулируется с помощью датчика реле давления РД. При достижении давления пара значения настройки датчика реле давления 5,5 кг/см2 электроды котла отключаются от электрической сети. Нагрев прекращается. При снижении давления пара до величины 3,5 кг/см2 датчик реле давления РД возобновляет нагрев. Давление пара в котле показывает манометр М.


Схемой парогенератора предусмотрена установка предохранительного клапана КП, который открывается в том случае, если выйдет из строя реле давления. Через этот клапан происходит выброс пара в поддон парогенератора. Предохранительный клапан открывается если давление пара достигнет 6,5 кг/см2. Вентиль ВН2 предназначен для слива воды из котла и для его продувки.

Электрическая схема электродного парогенератора ПЭЭ. Описание электрической части

управление тока нагрева пускателем

Электрическая схема парогенератора ПЭЭ - рис. 1

управление тока нагрева тиристорными модулями

Электрическая схема парогенератора ПЭЭ - рис. 2

Электрооборудование парогенератора состоит из электронасоса, автоматического выключателя, сигнальных ламп, амперметра, датчика-реле давления, электроуправляемого клапана и панели, с расположенной на ней электроаппаратурой.
При включении выключателя QF1 напряжение подается на цепи управления и силовые цепи, о чем сигнализирует лампочка HL1. Включается пускатель KM2, осуществляя контактами подачу напряжения на электроды. При отсутствии воды в котле или недостаточном ее уровне реле KV1 выключено, включен пускатель КМ1, осуществляя подачу напряжения на электроуправляемый клапан YA и двигатель M электронасоса подачи воды в котел.


При повышении уровня воды в котле ток через электроды увеличивается, последовательно замыкаются на корпус через воду электроды датчиков нижнего 9 и верхнего 8 уровня. Реле KV1 включается на самопитание контактом KV1:3, отключаются пускатель КМ1 и клапан YA контактами KV1:1 и KV1:4. Подача воды прекращается. Нагрев воды продолжается до достижения максимального давления пара в котле, согласно установке датчика-реле давления SP 5,5 кг/см2 (0,55 МПа), после чего контактом SP1 отключается пускатель KM2, электроды обесточиваются.


При снижении давления пара до величины 3,5 кг/см2 (0,35 МПа), определяемой установкой дифференциа-ла реле давления в 2 кг/см2 (0,2 МПа), его контакт SP1 замыкается, вновь включается пускатель KM2 возобновляется нагрев. Снижение уровня воды вызывает последовательный разрыв цепи электродов верхнего и нижнего датчиков уровня. Реле KV1 отключается, вновь включаются пускатель KM1, клапан YA, двигатель M, тем самым осуществляя регулирование уровня воды. Защита от коротких замыканий и перегрузок осуществляется автоматическими выключателями QF1, QF2 и тепловым реле РТ.

Схема подключения парогенератора ПЭЭ. Присоединительные размеры

Схема подключения парогенератора ПЭЭ

Монтаж парогенераторов электродных ПЭЭ

  1. Место установки парогенератора должно быть обеспечено электроэнергией, водопроводом и дренажной системой (см. рис. выше).
  2. Расконсервируйте парогенератор, удалите смазку с поверхностей, контактирующих с болтами заземления. Расконсервирование производить путем удаления консервационной смазки моющим препаратом МП 52 ТУ 34-228-76 или другим подобным средством, обеспечивающим удаление смазки, с последующей тщательной протиркой ветошью.
  3. Установите парогенератор на рабочем месте, на регулируемые ножки которые прилагаются в комплекте к парогенератору. Крепление парогенератора к полу не требуется.
  4. Произведите заземление парогенератора согласно ПУЭ и ПТЭ.
  5. Перед подключением парогенератора к электрической сети проверьте соответствие цехового напряжения и мощности сети напряжению и мощности электрооборудо- вания,установленного на парогенераторе. Проверьте надежность подсоединения проводов к электроаппаратам.
  6. Рекомендуемое сечение кабеля по меди – см. табл. ниже.
    Модель парогенератора Сечение жилы кабеля, мм²
    ПЭЭ-15 10

    ПЭЭ-30

    10
    ПЭЭ-50 16
    ПЭЭ-100 70
    ПЭЭ-150 95
    ПЭЭ-200 120
    ПЭЭ-250 120
  7. Подсоедините парогенератор к электрической, водопроводной линиям, потребителю пара, а также к дренажной системе, проверьте все соединения пароводопровода.
