Индукционные парогенераторы

Индукционные парогенераторы

Механизм образования пара в трубе индукционного парогенератора, в сравнении жаротрубным, отличается тем, что наряду с давлением и температурой на воду дополнительно воздействует переменное магнитное поле и реактивная энергия, которая ослабляет силы межмолекулярного сцепления жидкости и возбуждает колебание молекул. Это значительно повышает КПД индукционного парогенератора, в результате чего экономия электроэнергии составляет 2-3 раза по сравнению с аналогичными электропарогенераторами.


Преимущества индукционных парогенераторов

  •  Индукционные парогенераторы используют в 2-3 раза меньше электроэнергии, по сравнению с ТЭНовыми промышленными парогенераторами. Для получения 1 килограмма пара требуется всего 0,3 кВт. Уменьшение затрат на производство снижает себестоимость продукции, что является важным конкурентным преимуществом.
  • В ИП отсутствуют ТЭНы, электроды, сосуды под давлением и другие объективные причины частого выхода из строя парогенератора.
  • Монтируются и вводятся в эксплуатацию в короткие сроки – оборудование имеет небольшие размеры и вес;
  • Не требуют получения множества разрешительных документов, не загрязняют окружающую среду;
  • Не требуют наличия дежурного персонала благодаря использованию современных систем автоматики;
  • В индукционном оборудовании с системой замкнутого цикла не требуется водоподготовка и система обладает свойством самоочищения от накипи.

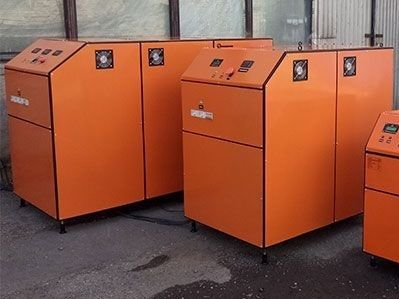

Индукционные парогенераторы серии ТИТАН

Индукционные парогенераторы ТИТАН

  • В 2-3 раза экономичнее электрических аналогов;
  • Производительность от 100 до 1200 кг/ч;
  • Температура пара 102-165°С;
  • Давление пара до 7 кг/см2;
  • Не требует разрешение Ростехнадзора;
  • Полностью автоматизированы и не требуют постоянного присутствия оператора;

  • Для работы парогенератора требуется водоподготовка.

Технические характеристики

Модель Производительность, кг/ч Мощность, кВт Давление,
Температура пара
Габариты,

ДxШxВ, мм

Вес, кг
ТИТАН-100 100
30

0-7 кг/см²

102-165°С

900х750х900 150
ТИТАН-200 200
60
900х750х900 250
ТИТАН-300 300
90
1250х900х900 375
ТИТАН-400 400
120
1600х900х1300 500
ТИТАН-500 500
150
1950х900х1300 625
ТИТАН-600 600
180
2300х900х1300 750
ТИТАН-700 700
210
2650х900х1300 885
ТИТАН-800 800
240
1600х1800х1300 1010
ТИТАН-900 900
270 1600х1800х1300 1135
ТИТАН-1000 1000
300
1950х1800х1300 1260
ТИТАН-1100 1100 330
2300х1800х1300 1390
ТИТАН-1200 1200 360
2300х1800х1300 1600

Возможно изготовление парогенераторов специального исполнения, с возможностью регулируемого рабочего давления до 12 бар и температурой пара до 188°С.

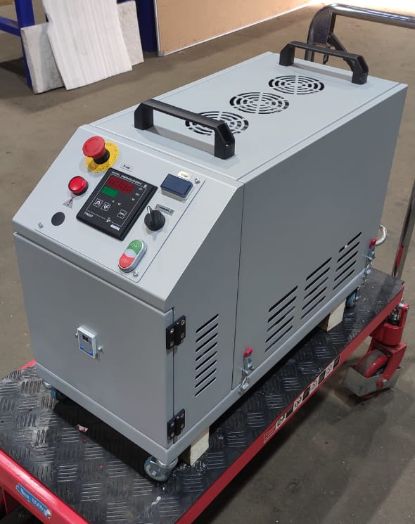

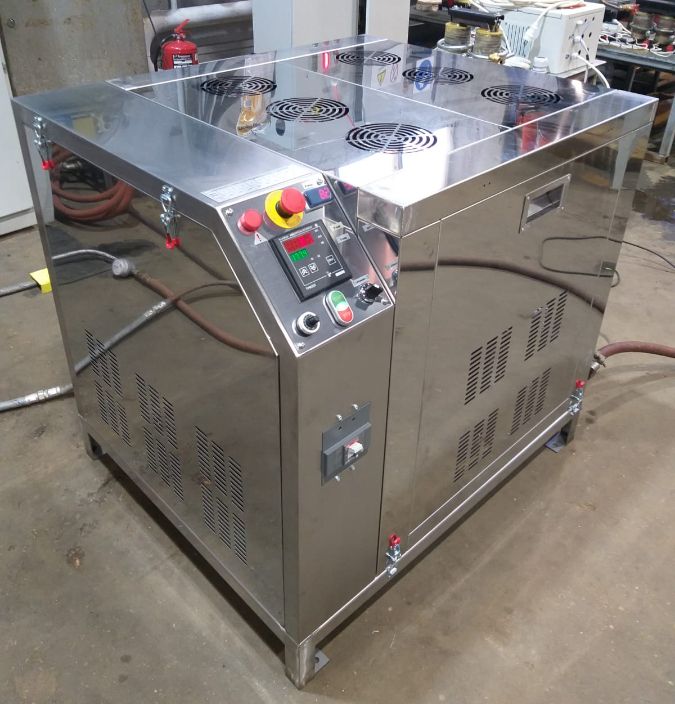

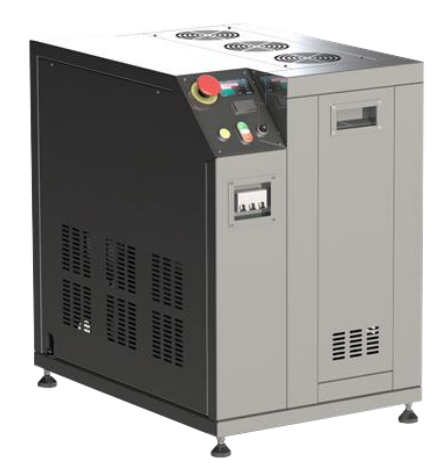

Индукционные парогенераторы серии ИП

Индукционные парогенераторы ИП

  • В 2-3 раза экономичнее электрических аналогов;
  • Производительность от 100 до 1000 кг/ч;
  • Температура пара 102-160°С;
  • Проточного типа;
  • Давление пара 1-6 кг/см²;
  • Не требует разрешение Ростехнадзора;
  • Полностью автоматизированы и не требуют постоянного присутствия оператора.

Технические характеристики

Модель Производительность, кг/ч (при макс. давлении 5,9 атм) Мощность, кВт Давление,
Температура пара
Габариты,

ДxШxВ, мм

Вес, кг
ИП-100 70 24

0-5,9 кг/см²

102-160°С

900х700х1730 150
ИП-150 140 48 900х700х1730 210
ИП-200 200 72 1450х700х1730 320
ИП-300 300 98
1450х700х1730 410
ИП-400 400 146
1450х700х1730 470
ИП-500 500 170
1450х700х1730 530
ИП-600 600 194
2100х700х1730 630
ИП-700 700 242
2100х700х1730 690
ИП-800 800 268
2300х700х1730 770
ИП-900 900 290
2300х700х1730 830
ИП-1000 1000 336 2900х700х1730 950

При давлении пара на выходе парогенератора 1 бар его производительность максимальна. При давлении 2 бара производительность снижается на 7%, при давлении 3 бар — на 9%, при давлении 4 бар — на 15%, при давлении 5 бар — на 20%, при давлении 6 бар производительность снижается на 30%.


Принцип работы индукционного парогенератора

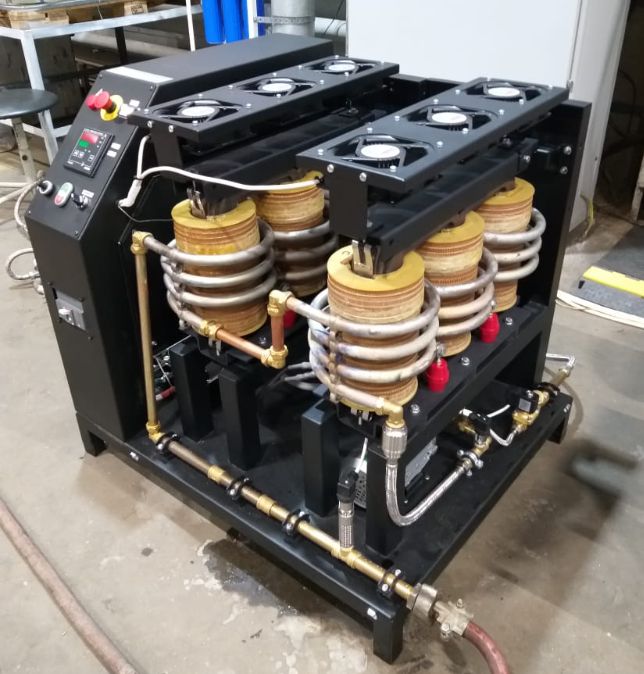

Работа индукционного парогенератора основана на нагреве воды и пара путём теплопередачи от вторичных обмоток индукторов, выполненных в виде медных труб. Питательный насос создаёт избыточное давление питательной воды, и она дозировано поступает в трубы парообразования, где превращается в пар с заданными характеристиками.


Индукционный паровой котел имеет прочный водяной бак объёмом 25 л, в котором при работе парогенератора находится вода при давлении 5,9 атм.  Вода с помощью насоса закачивается на паропроизводящие блоки, в которых мгновенно переходит в парообразное состояние. Мощность парогенератора зависит от количества блоков.


Регулировка паропроизводительности (0-100%) осуществляется перекрытием крана выхода пара. Парогенератор автоматически выходит в режим повторно-кратковременного цикла включения, либо отключает некоторые блоки парообразования.


Снижение затрат электричества обеспечивается высоким КПД индукторов, а также принципом рационального использования: в пар превращается только жидкость, которая была направлена на паропроизводящие блоки. Давление пара в системе может достигать 5,9 атмосфер, парогенератор промышленный электрический снабжен автоматикой, обеспечивающей постоянный контроль процесса.


Купить индукционный парогенератор вы можете, обратившись по контактам, указанным ниже. Цены парогенераторов можно узнать в разделе Цены.


По вопросам покупки индукционных парогенераторов:

Тел. в Москве: +7(499)112-45-65

Тел. в Новосибирске: +7(383)209-99-75

Email: zavod.par@gmail.com


Условия гарантии

Изготовитель гарантирует соответствие изделия требованиям ТУ 3434-001-40548653-2015 и настоящего паспорта при соблюдении условий эксплуатации, транспортировки и хранения. Гарантийный срок эксплуатации 12 месяцев со дня ввода ИП в эксплуатацию. Срок службы изделия – до10 лет.
