БЛОЧНО-МОДУЛЬНЫЕ ПАРОВЫЕ КОТЕЛЬНЫЕ
Предлагаем услуги по производству блочно-модульных паровых котельных на базе паровых котлов "Орлик", хорошо зарекомендовавших себя на рынке и отличающихся высокой надежностью и доступной ценой. Также предлагаем к поставке индукционные паровые котельные.
Производительность по пару от 500 до 3000 кг/час, комплектация по ТЗ заказчика. Котельные поставляются в полной заводской готовности, все подключения и обвязки внутри модуля выполнены.

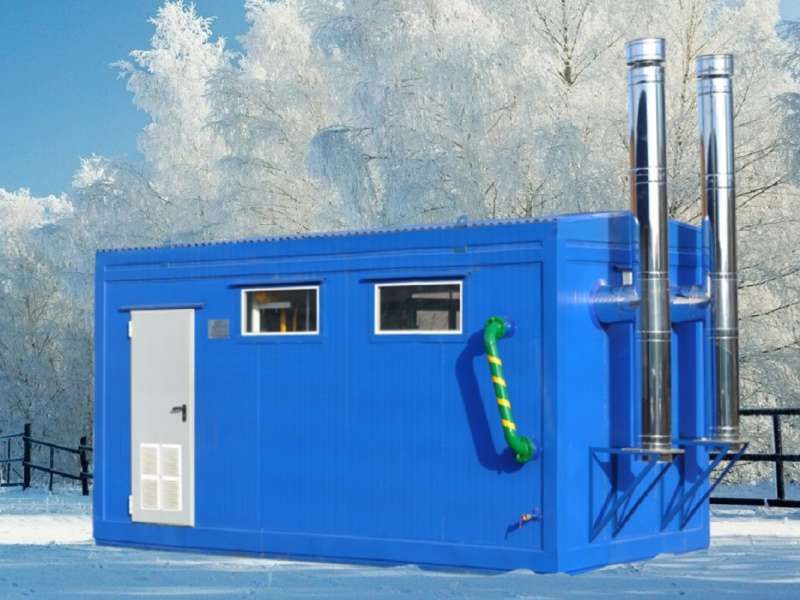

Блочно-модульные котельные установки представляют собой агрегаты виде теплоизолированного контейнера с полным комплектом оборудования для автономного теплоснабжения различных жилых и промышленных объектов.

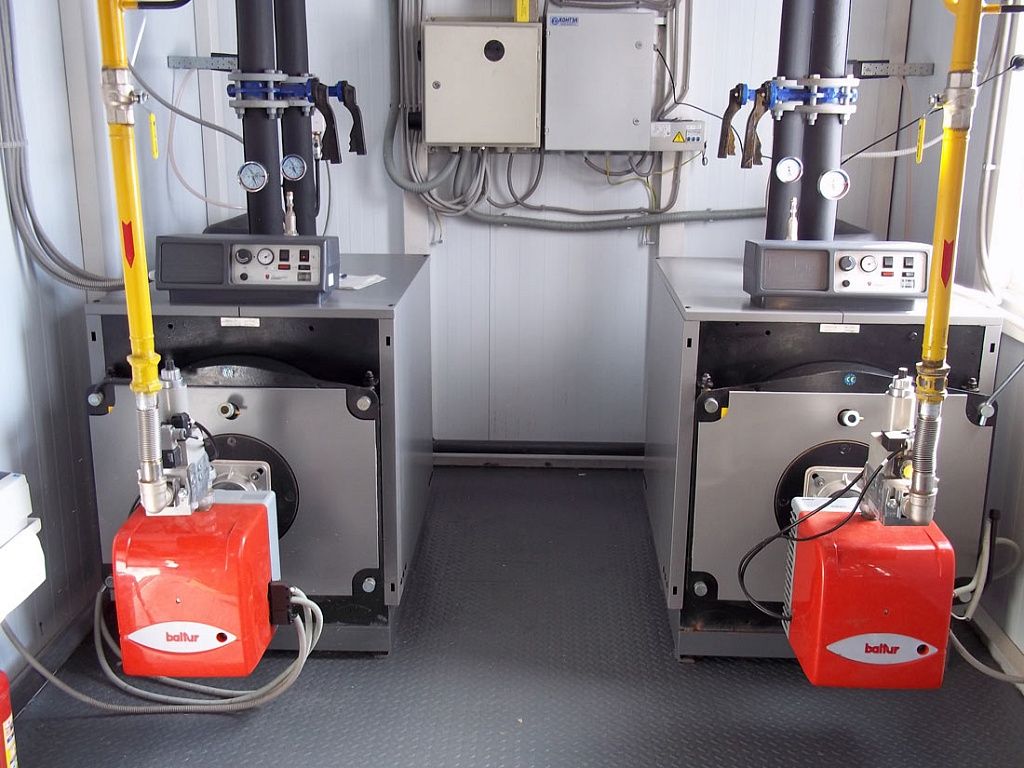

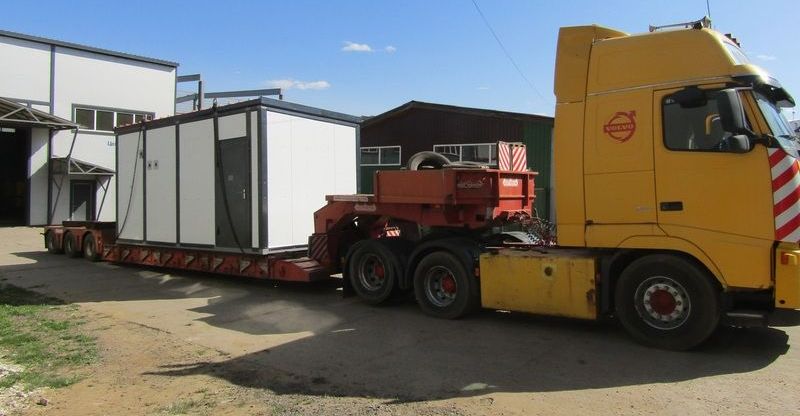

Котельные типа БМК поставляются на место эксплуатации в виде одного или нескольких блок-модулей с установленным внутри оборудованием. Модуль позволяет транспортировать и устанавливать блочную котельную в удобном для потребителя месте. Модульные паровые котельные установки оснащены вентиляцией, которая может включаться в ручном режиме и автоматически при возникновении опасной концентрации СО (СН) в помещении модуля.
В комплектацию котла, работающего с горелкой на дизельном топливе, входит расходный бак с топливопроводом, подключенным к горелке. Паровые котельные по умолчанию комплектуются двухступенчатой системой химводоподготовки с автоматической регенерацией загрузки. Блочно-модульная котельная в базовой комплектации после подключения к ней водопровода, электроэнергии, газопровода готова к работе.
Конструкция и расположение элементов универсальной блочной котельной позволяют при необходимости легко переходить с одного вида топлива на другой путем простой замены горелки блочного исполнения. Автоматика и соединительные элементы предусматривают такую замену без вмешательства в схемы электрообеспечения.
Блочно-модульные газовые паровые котельные
| Модификация |
Максимальная мощность* |
Максимальный расход газа, м³/час |
Размеры в блок-модуле ВхШхД, мм |
||
|
кг/час |
квт |
Гкал/час |
|||
|
500 |
420 |
0,35 |
45 |
2500 х 2400 х 5000 |
|
|
750 |
650 |
0,54 |
65 |
2500 х 2400 х 6000 |
|
|
1000 |
750 |
0,7 |
84 |
2500 х 2400 х 7000 |
|
|
1500 |
1000 |
0,9 |
125 |
2500 х 2400 х 9000 |
|
|
2000 |
1400 |
1,3 |
160 |
2500 х 2400 х 9000 |
|
|
Орлик 3,0-0,07МГК |
3000 |
2100 |
1,81 |
230 |
2500 х 2400 х 9000 |
Блочно-модульные дизельные паровые котельные
| Модификация |
Максимальная мощность* |
Максимальный расход топлива, л/час |
Размеры в блок-модуле ВхШхД, мм |
||
|
кг/час |
квт |
Гкал/час |
|||
|
500 |
420 |
0,35 |
35 |
2500 х 2400 х 5000 |
|
|
750 |
650 |
0,54 |
55 |
2500 х 2400 х 6000 |
|
|
1000 |
750 |
0,7 |
70 |
2500 х 2400 х 7000 |
|
|
1500 |
1000 |
0.9 |
90 |
2500 х 2400 х 9000 |
|
|
2000 |
1400 |
1,3 |
140 |
2500 х 2400 х 9000 |
|
|
Орлик 3,0-0,07МДК |
3000 |
2100 |
1,81 |
210 |
2500 х 2400 х 9000 |
 |
 |
Контейнер имеет утепленные стены толщиной 50 мм, материал пенополиизоцианурат, освещение, внутренний газопровод с автоматикой, ХВО, разрешительная документация.
ПРОЕКТИРОВАНИЕ ПАРОВОЙ КОТЕЛЬНОЙ
Проектирование, изготовление и комплектация котельной осуществляется по ТЗ заказчика. Работы по проектированию и изготовлению котельной включают в себя следующие этапы:
- Проект блочно-модульной котельной.
- Комплектация оборудования, установочных изделий и материалов, согласно проекту.
- Изготовление оборудования и комплекса оборудования для котельной, согласно проекту.
- Изготовление котельной.
КОМПЛЕКТАЦИЯ БЛОЧНО-МОДУЛЬНОЙ ПАРОВОЙ КОТЕЛЬНОЙ
Блочно-модульные котельные на газе, как правило, поставляются в готовом виде, после заводской сборки. В стоимость стандартного набора оборудования включены:
- Котлы определенного вида с мощностью, соответствующей потребностям заказчика;
- Блочные горелки (тип горелки определяет используемое топливо);
- Оборудование, регулирующее подачу топлива;
- Насосы для котлов, подпитки, а также сетевые и рециркуляционные;
- Установка химической подготовки, умягчения воды;
- Автоматика, позволяющая управлять, регулировать и контролировать процессы, в том числе уровень загазованности;
- Системы безопасности: противопожарная и охранная;
- Блок-бокс котельной.
Спецификация блочно-модульной паровой котельной
|
Наименование оборудования |
Кол-во |
|
Основные котельные агрегаты (котлы/горелки) |
|
|
Котел паровой требуемой мощности |
1 компл. |
|
Автоматическая блочная двухступенчатая или модуляционная горелка (газ, жидкое топливо) |
1 компл. |
|
Трубопроводная и запорная арматура котлов |
|
|
Запорная арматура, обратные, электромагнитные и предохранительные клапаны, регулировочные вентили, грязевики водяного контура котельной |
1 компл. |
|
Трубопроводы и фитинги в пределах БМК (трубы, отводы, фланцы, изоляция и др.) |
1 компл. |
|
КИПиА, манометры, термометры, датчики давления |
1 компл. |
|
Оборудование нижней ручной и автоматической продувки парового котла по таймеру |
1 компл. |
|
Запорная арматура, предохранительные клапаны, уровнемерная колонка и водомерное стекло, регулировочные вентили парового контура котельной |
1 компл. |
|
Насосное оборудование |
|
|
Насосная группа подпитки котла (или циркуляционные насосы) |
1 — 2 компл. |
|
Автоматика и электрооборудование котельной |
|
|
Автоматика котла и котельной |
1 компл. |
|
Вводной щит управления котельной с системой автоматического отключения элементов по задымлению или превышению температуры |
1 компл. |
|
Автономные пожарные извещатели |
2 компл. |
|
Сигнализация загазованности |
1 компл. |
|
Система автоматического пожаротушения |
1 компл. |
|
Система резервного освещения 24В |
1 компл. |
|
Ручные огнетушители |
2 компл. |
|
Здание котельной |
|
|
Блочно-модульное утепленное здание, выполненное из негорючих материалов. Степень огнестойкости IIIА. Здание имеет остекление, противопожарную входную дверь и стеклопакет. |
1 компл. |
|
Приточно-вытяжная вентиляция с автоматическим и принудительным запуском |
1 компл. |
|
Дымоход утепленный из нержавеющей стали, облицованный сталью с оцинкованным и покрашенным покрытием |
1 компл. |
|
Отводы и др. элементы необходимые для монтажа котлов к общему дымоходу |
1 компл. |
|
Дефлекторы дымохода |
1 компл. |
|
Доп. оборудование (для газовых или жидкотопливных котельных) |
|
|
ГРУ в сборе, узел учета газа, запорная арматура, термозапорный клапан, электромагнитный отсечной клапан |
1 компл. |
|
Емкость для жидкого топлива с обвязкой |
1 компл. |
|
Автоматическая двухступенчатая система ХВП |
|
|
Натрий-катионитовые фильтры умягчения воды в комплекте с баком солерастворения.с контроллером-программатором и авторегенерацией загрузки |
1 компл. |
|
Насос дозатор подачи химических присадок в комплекте фильтра |
1 компл. |
|
Комплект химических реагентов заполнения водоподготовительной установки |
1 компл. |
Дополнительно, по желанию заказчика, в комплект поставки БМК могут быть включены:
- Теплообменники пластинчатого или кожухотрубного типа;
- Мембранные расширительные баки;
- Приборы учета топлива, холодной и горячей воды, потребляемой электроэнергии и производимого тепла;
- Запасные баки для воды и жидкого топлива;
- Автоматизированную погодозависимую систему управления;
- Дистанционную систему управления и контроля.
СТОИМОСТЬ ПАРОВОЙ КОТЕЛЬНОЙ
Предлагаем купить блочно-модульную котельную по выгодной цене в нашей компании. Для расчета стоимости БМК отправьте ТЗ на эл. адрес zavod.par@gmail.com. Цена зависит от комплектации котельной и дополнительных опций.
| Тел. в Москве: | +7(499)112-45-65 |
| Тел. в Санкт-Петербурге: | +7(812)507-62-25 |
| Тел. в Новосибирске: | +7(383)209-99-75 |
КЛАССИФИКАЦИЯ БЛОЧНО-МОДУЛЬНЫХ КОТЕЛЬНЫХ
По виду используемого топлива:
- газовые блочно-модульные котельные;
- котельные установки на сжиженном углеводородном газе;
- твердотопливные блочно-модульные котельные (древесные, угольные и т.д.);
- дизельные блочно-модульные котельные;
- комбинированные (двухтопливные) блочно-модульные котельные.
По типу установленного теплогенератора:
- водогрейные котельные;
- паровые котельные;
- паро-водяные котельные;
По конструктивному исполнению:
- блочно-модульные котельные;
- крышные котельные;
- котельные на раме;
- передвижные котельные (котельные на шасси);
- стационарные котельные.
