ТЭНовые парогенераторы

Электрические ТЭНовые парогенераторы

вырабатывают чистый "медицинский" пар | для прямого контакта с пищевой продукцией

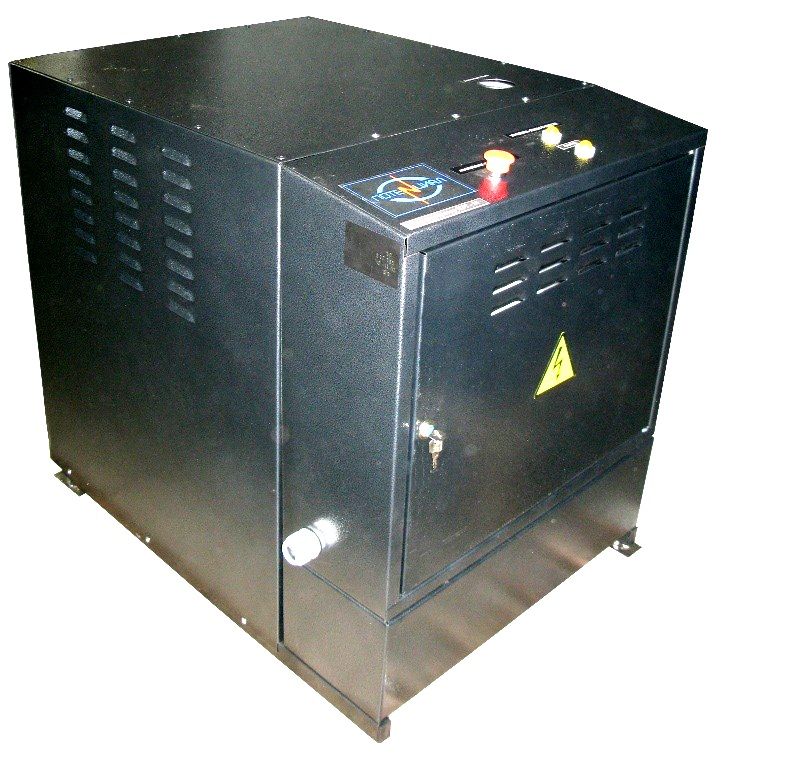

ТЭНовый парогенератор

ТЭНовый парогенератор - это агрегат для производства чистого насыщенного водяного пара с рабочим давлением до 6 атмосфер с температурой пара до 160 градусов. Процесс парообразования происходит за счет нагревания воды в котле трубчатыми нагревательными элементами (ТЭНами) под давлением.


В отличии от электродных, ТЭНовые парогенераторы вырабатывают значительно более чистый пар, что позволяет их применять при непосредственном контакте пара с пищевыми продуктами или в текстильной промышленности, при использовании осмотической воды.

Преимуществом ТЭНовых парогенераторов марки ПЭТ является их нетребовательность к качеству питательной воды, необходимо только регулярно проводить очистку фильтров.


Применение ТЭНовых парогенераторов

Электрический ТЭНовый парогенератор рекомендуется применять в следующих случаях:

  • Когда получаемый пар непосредственно соприкасается с продуктом, например, в пищевой или текстильной продукции;
  • При использовании питательной воды, у которой практически отсутствует электропроводность, например, после осмоса или отработанный конденсат;
  • В ряде северных районов, в которых вода по умолчанию очень мягкая и не электропроводная.


Преимущества ТЭНовых парогенераторов

  • Нагревающие элементы – ТЭНы производятся из нержавеющей стали, что позволяет получить чистый беспримесный пар, подходящий для нужд пищевой или фармацевтической промышленности.
  • Паропроизводительность ТЭНового парогенератора не зависит от электропроводности воды, за счет чего пар на выходе максимально стабилен.
  • Компактные размеры позволяют легко разместить ТЭНовый парогенератор в небольшом помещении максимально близко к потребителю пара, что позволяет минимизировать потери давления и температуры пара на выходе.
  • Очень быстрый выход на рабочий режим - 6 минут.
  • Работа в режиме паровой магистрали - при отсутствии разбора пара парогенератор стоит под давлением, практически не потребляя электроэнергии.
  • По умолчанию используется котел из нержавеющей стали.
  • Парогенератор не подконтролен Ростехнадзору.


Цена ТЭНового парогенератора

Конечная стоимость тэновых парогенераторов зависит от требуемых опций, как например, ПИД-регулирование, система водоподготовки, увеличение рабочего давления, возврат конденсата, автоматическая продувка, управление по температуре и т.п. Ниже указаны базовые цены ТЭНовых парогенераторов без опций.


Вид климатического исполнения УХЛ 4 по ГОСТ 15150. По способу защиты человека от поражения электрическим током парогенератор относится к 1 классу по ГОСТ 12.2.007.

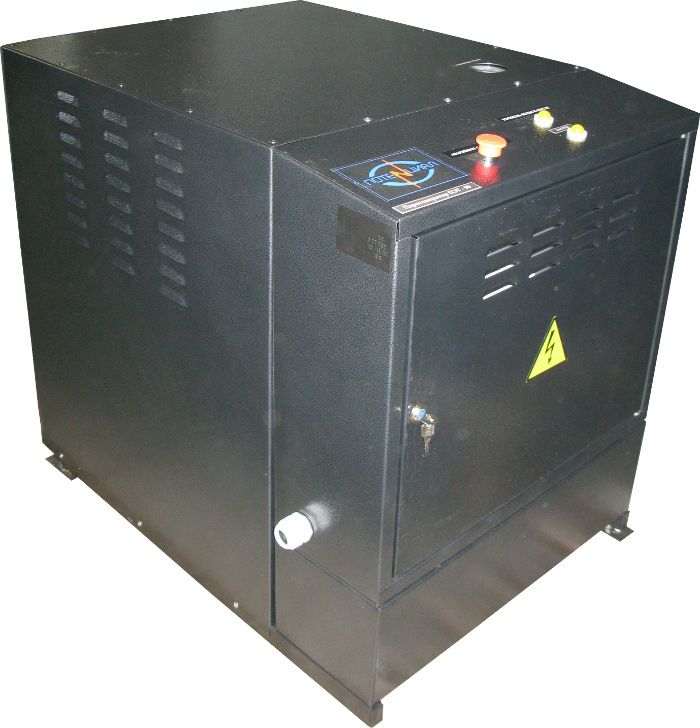

Технические характеристики ТЭНовых парогенераторов марки ПЭТ

Модель ПЭТ-15Н ПЭТ-30Н ПЭТ-50Н ПЭТ-100Н
Паропроизводительность, кг/час 15 30 50 100
Максимальное рабочее давление для исполнения со стандартным/высоким давлением пара, МПа (кгс/см²) 0,55 (5,5)
Потребляемая мощность при максимальной паропроизводительности, кВт, не более 12 24 35 75
Номинальное напряжение питающей сети трехфазного переменного тока частотой 50 Гц, В 380
Время разогрева до рабочего давления при максимальной паропроизводительности, мин, не более 6
Объем котла, л, не более 25х1 25х2
Габаритные размеры ДхШхВ, мм 605х800х950 1210х800х950
Масса сухая, кг, не более 100 200
Цена, руб. с НДС 117 000 126 000 136 000 284 000

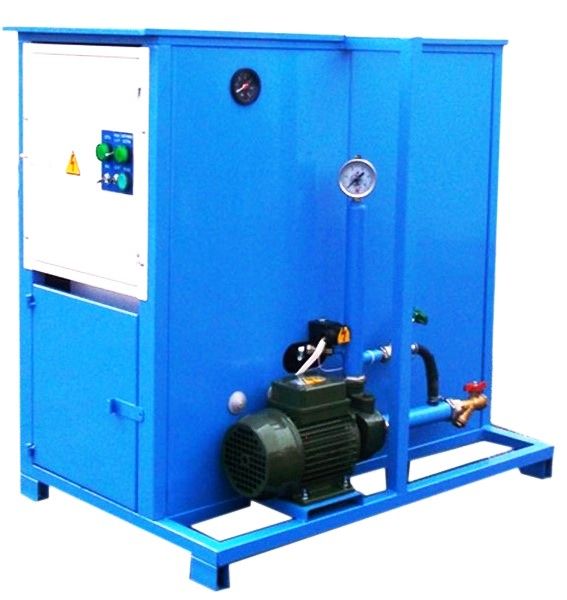

Технические характеристики ТЭНовых парогенераторов марки ПГЭ-Т

Модель Производительность, кг/ч Рабочее давление, МПа (кгс/см²) Мощность, кВТ
ПГЭ-20Т 20  1,0-5,5 15
ПГЭ-25Т 25 1,0-5,5 19
ПГЭ-32Т 32 1,0-5,5 22,5
ПГЭ-40Т 40 1,0-5,5 30
ПГЭ-50Т 50 1,0-5,5 36
ПГЭ-75Т 75 1,0-5,5 60
ПГЭ-100Т 100 1,0-5,5 76
ПГЭ-150Т 150 1,0-5,5 115
ПГЭ-200Т 200 1,0-5,5 154
ПГЭ-250Т 250 1,0-5,5 189
ПГЭ-300Т 300 1,0-5,5 227
ПГЭ-400Т 400 1,0-5,5 302
ПГЭ-500Т 500 1,0-5,5 378


Особенности парогенераторов ТЭНовых серии ПГЭ-Т

парогенератор тэновый цена
  • Регулирование мощности (плавное ПИД-регулирование или ступенчатое);
  • Сдвоенная защита от превышения давления – электронная и механическая;
  • Защита насоса от сухого хода;
  • ТЭНы из нержавеющей стали;
  • Дополнительные опции, которые позволяют подстроить работу парогенератора под различные технологические процессы (система автоматической продувки, управление по температуре, возврат отработанного конденсата, исполнение котла или корпуса из пищевой нержавеющей стали, система водоподготовки).


Купить ТЭНовый парогенератор

Для того, чтобы купить тэновый парогенератор, напишите нам на эл. почту или позвоните по телефонам, указанным ниже.


Контакты ООО "ПРОИНСТРУМЕНТ"

Тел. в Москве: +7(499)112-45-65

Тел. в Новосибирске: +7(383)209-99-75

Email: zavod.par@gmail.com


Основные узлы и устройство ТЭНового парогенератора

Основные узлы и устройство ТЭНового парогенератора

  1. Каркас
  2. Котел в кожухе
  3. Кассета с датчиками уровня воды
  4. Кран выхода пара
  5. Кран сброса воды
  6. Кран подачи воды
  7. Датчик-реле давления
  8. Электронасос
  9. Электромагнитный клапан
  10. Фильтр сетчатый
  11. Предохранительный клапан

  12. Электрошкаф
  13. Манометр
  14. Сигнальная лампа уровня воды в котле
  15. Сигнальная лампа нагрева
  16. Клавиша аварийного отключения

Парогенератор включает в себя следующие основные составные части: остов, котел, электрооборудование, датчик – реле давления, электронасос. Остов выполнен из прокатного профиля, на нем закреплены основные сборочные единицы парогенератора.


Котел  предназначен для выработки пара и представляет собой сварную конструкцию, на фланце  которой закреплены ТЭНы. Котел установлен на опоре. Котел имеет кассету с датчиками уровня воды, показывающими наличие уровня воды в котле. Стенки котла покрыты минеральной ватой  и снаружи кожухом.


Электрооборудование парогенератора состоит из электронасоса, автоматического выключателя, сигнальных ламп, амперметра, датчика-реле давления, электроуправляемого клапана и панели, с расположенной на ней электроаппаратурой.


Схема подключения ТЭНового парогенератора

Схема подключения ТЭНового парогенератора

* В зависимости от производительности парогенератора, подбирается кабель сечением 10 мм² - 16 мм² (см. табл. ниже)


Марка парогенератора

Сечение жилы кабеля, мм²

ПЭТ-15

10

ПЭТ-30

10

ПЭТ-50

16

ПЭТ-100

2х16


Электрическая схема ТЭНового парогенератора

 При включении выключателя QF1  напряжение подается на цепи управления и силовые цепи, о чем сигнализирует лампочка HL1. При отсутствии воды в котле или недостаточ-ном ее уровне реле пуска насоса KV1 выключено, включается пускатель KM1, осуществляя подачу напряжения на электроуправляемый клапан YA  и двигатель M насоса подачи воды в котел.


 При повышении уровня воды в котле, последовательно замыкаются на корпус через воду электроды датчиков нижнего и верхнего уровня. Реле пуска насоса KV1 включается на самопитание, отключаются пускатель двигателя и электроуправляемый клапан.


  Подача воды прекращается. С повышением уровня воды включается реле нагрева ТЭНов KV2, включается пускатель КМ2, осуществляя контактами подачу напряжения на ТЭНы.  Нагрев воды продолжается до достижения максимального давления пара в котле, согласно установке датчика-реле давления SP1  0.55 МПа, после чего пускатель  отклю-чается, ТЭНы обесточиваются.

Принципиальная электрическая схема ТЭНового парогенератора

   При снижении давления пара до величины, определяемой установкой дифференциала реле давления (0.2 МПа), его контакт замыкается, вновь включается пускатель,  возобновляется нагрев. Снижение уровня воды вызывает последовательный разрыв цепи электродов верхнего и нижнего датчиков уровня. Реле KV1 отключается, включаются вновь пускатель, клапан, двигатель, тем самым осуществляется регулирование уровня воды. Защита от коротких замыканий и перегрузок осуществляется автоматическими выключателями  и тепловым реле.


Паровая схема ТЭНового парогенератора

 Вода из магистрали через вентиль, фильтр, электронасосом подается в котел, через электроуправляемый и обратный клапана. После того, как уровень воды достигает электродов датчиков уровня, начинается нагрев воды ТЭНами, вследствие чего образуется пар.


 При достижении водой верхнего уровня датчик отключает электроуправляемый клапан и электронасос. Наполнение котла водой прекращается. При падении уровня воды в котле нижний датчик включает электроуправляемый клапан и электронасос. Котел вновь наполняется водой.


   Пар из котла отводится через вентиль. Давление пара в котле регулируется с помощью датчика реле давления. При достижении давления пара, значения настройки датчика реле давления, ТЭНы отключаются от электрической сети.


 Схемой парогенератора предусмотрена установка предохранительного клапана, который открывается в том случае, когда выйдет из строя реле  давления.   Через этот клапан происходит выброс пара в поддон парогенератора. Предохранительный клапан открывается при давлении пара выше 6.5 кг/см².
