ГАЗОВЫЕ ПАРОГЕНЕРАТОРЫ

Надежные газовые парогенераторы российского производства

Предлагаем к поставке парогенераторы на природном газе в широком диапазоне мощностей и рабочего давления. Грамотно подберем для вас оптимальную комплектацию газового парового котла, исходя из параметров ваших технологических процессов.


Газовый парогенератор - наиболее экономичный и эффективный агрегат в плане стоимости получаемого пара по сравнению с дизельными и электрическими котлами. При возможности подключения к централизованному газопроводу выбор однозначно должен быть сделан в пользу газового котла.


Парогенераторы газовые поставляются в различных модификациях, поэтому рекомендуем обратиться за помощью в подборе оптимального варианта к нашим специалистам.

Классификация газовых парогенераторов

ПРОИЗВОДИТЕЛЬНОСТЬ

кг/ч: 50, 100, 150, 200, 300, 400, 500 600, 7501000, 1200, 1500, 2000, 2500

РАБОЧЕЕ ДАВЛЕНИЕ

Низкое, до 0,7 атм

Среднее, до 5 атм

Высокое, до 8 (13) атм

ИСПОЛНЕНИЕ

Открытое стационарное

В утепленном контейнере

Блочно-модульное

ПРИНЦИП РАБОТЫ

Жаротрубные

Водотрубные

ПРОИЗВОДИТЕЛЬНОСТЬ

кг/ч: 50, 100, 150, 200, 300, 400, 500 600, 7501000, 1200, 1500, 2000, 2500

РАБОЧЕЕ ДАВЛЕНИЕ

Низкое, до 0,7 атм

Среднее, до 5 атм

Высокое, до 8 (13) атм

ИСПОЛНЕНИЕ

Открытое стационарное

В утепленном контейнере

Блочно-модульное

ПРИНЦИП РАБОТЫ

Жаротрубные

Водотрубные

Области применения газовых парогенераторов

  • Пищевая промышленность: молочные комбинаты, хлебозаводы, пивоварни, вино-водочные заводы, сыроварни, маслозаводы (производство жиров), мясокомбинаты, рыбокомбинаты и рыбные заводы, консервные заводы.
  • Сельское хозяйство: агрохолдинги, обработка зерна, грибные заводы.
  • Нефтегазовая промышленность: промывка цистерн, промывка скважин, промывка оборудования.
  • Производство стройматериалов: ЖБИ-заводы и бетонные заводы, битумные заводы, асфальтовые заводы, производство пенопласта.
  • Легкая промышленность: швейные, текстильные фабрики, кожзаводы.
  • Деревообрабатывающая и целлюлозно-бумажная промышленность: деревообработка, производство картона, целлюлозно-бумажные комбинаты, производство гофрокартона, фанеры.


Парогенераторы газовые ОРЛИК

жаротрубные | до 1000 кг/ч | давление до 8 атм


Модель Производительность, кг/ч Расход газа, м³ Рабочее давление, МПа
Газовый парогенератор 50 кг/ч ОРЛИК-0,05-0,07ГХ 50 4 0,2
Газовый парогенератор Орлик 100 кг/ч

ОРЛИК-0,1-0,07МГ

100 9 0,07 / 0,5 / 0,8
Газовый парогенератор Орлик 150 кг/ч

ОРЛИК-0,15-0,07Г

/в контейнере

150 18 0,07 / 0,5 / 0,8
Газовый парогенератор Орлик 200 кг/ч

ОРЛИК-0,2-0,07Г

/в контейнере

200 21 0,07 / 0,5 / 0,8
Газовый парогенератор Орлик 300 кг/ч

ОРЛИК-0,3-0,07Г

/в контейнере

300 35 0,07 / 0,5 / 0,8
Газовый парогенератор 500 кг/ч ОРЛИК-0,5-0,07МГ 500 44,5 0,07 / 0,5 / 0,8
Газовый парогенератор 750 кг/ч ОРЛИК-0,75-0,07МГ 750 65 0,07 / 0,5 / 0,8
Газовый парогенератор 1000 кг/ч ОРЛИК-1,0-0,07МГ 1000 85 0,07 / 0,5 / 0,8

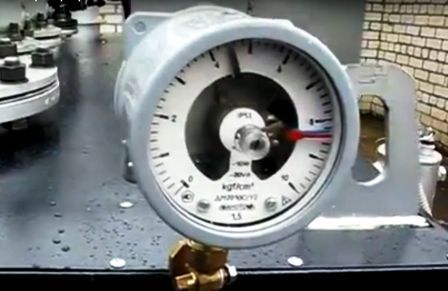

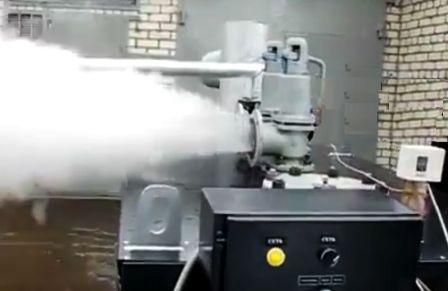

Видео-обзоры:

Газовый парогенератор 200 кг/ч Газовый парогенератор 300 кг/ч Газовый парогенератор 500 кг/ч

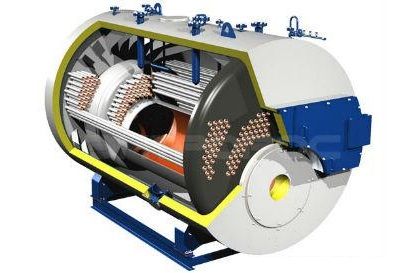

Преимущества жаротрубных газовых парогенераторов ОРЛИК:
  • Самые низкие цены в данном классе оборудования.
  • Низкая стоимость получаемого пара.
  • Защитный кожух из листового железа, что повышает безопасность работы с оборудованием.
  • Срок поставки - не более 10 рабочих дней.
  • Простая и надежная конструкция, нет быстроизнашивающихся деталей.
  • Качественная продукция, проверенная временем и множеством пользователей.

Документация:

Паспорт и руководство 100 кг/ч.pdf

Паспорт и руководство 150, 200, 300 кг/ч.pdf

Паспорт и руководство 500, 750, 1000 кг/ч.pdf

Габаритный чертеж 150, 200, 300 кг/ч.pdf

Габаритный чертеж 500 кг/ч.pdf

Габаритный чертеж 750 кг/ч.pdf

Габаритный чертеж 1000 кг/ч.pdf


Парогенераторы газовые ПГ

Водотрубные прямоточные | до 2500 кг/ч | давление до 13 атм

Модель Производительность, кг/ч Расход газа, м³ Рабочее давление, МПа
Парогенератор газовый 100 кг/ч ПГ-100 100
7
0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 150 кг/ч ПГ-150 150 10,5
0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 200 кг/ч ПГ-200 200 14
0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 300 кг/ч ПГ-300 300 21 0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 400 кг/ч ПГ-400 400 28
0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 500 кг/ч ПГ-500 500 35
0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 600 кг/ч ПГ-600 600 42
0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 750 кг/ч ПГ-750 750 52,5
0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 1000 кг/ч ПГ-1000 1000 70 0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 1200 кг/ч ПГ-1200 1200 84 0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 1500 кг/ч ПГ-1500 1500 105 0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 2000 кг/ч ПГ-2000 2000 140 0,07 / 0,7 / 1,0/ 1,3
Парогенератор газовый 2500 кг/ч ПГ-2500 2500 175 0,07 / 0,7 / 1,0/ 1,3
Преимущества прямоточных газовых парогенераторов ПГ:
  • Взрывобезопасность, что позволяет устанавливать парогенератор рядом с потребителем пара в цеху (это подтверждается законодательными актами, нет обязательства строить отдельную котельную, экономия значительных денежных средств и времени).
  • Действительно высокий КПД до 94%;
  • Работа парогенератора полностью автоматизирована, Не требуется наличие постоянного обслуживающего персонала/
  • Насыщенный пар с давлением до 13 атм и температурой до 200 градусов.
  • Мгновенного действия, быстрый запуск и начало подачи пара – 3-5 минут после включения парогенератора.
  • Простота эксплуатации и тех.обслуживания. Легкосъемный змеевик – позволяет произвести замену (при капитальном ремонте) за несколько часов.
  • Компактность. Малая внешняя поверхность означает малую поверхность для теплоотдачи и потери тепла. Потери в парогенераторах не превышают 0,75%.


Состав газового парогенератора

Газовый парогенератор состоит из следующих основных частей:

  1. Корпус. Является основной частью котла и представляет собой объемную колонну сварной конструкции.
  2. Электронасос. Применяется для подачи воды в котёл от внешнего источника;
  3. Газовая горелка предназначена для сжигания топлива;
  4. Экономайзер. Предназначен для подогрева воды, которая поступает в паровой котёл.
  5. Котёл.  Вода из экономайзера подается в корпус котла, где соприкасаясь с теплообменными поверхностями камеры сгорания (топки) – нагревается и испаряется. Полученный пар через кран отбора пара поступает к потребителю.
  6. Контрольно-измерительные приборы предназначены для визуального контроля за работой котла, а также подачи команд блоку автоматики для автоматического управления рабочим процессом
  7. Пульт управления, совместно с электрооборудованием и КИП котла, предназначен для управления работой котла и защиты его при возникновении
    аварийных ситуаций.


Список доступных опций при заказе газового парогенератора

  • Система химводоподготовки. Обязательна должна быть предусмотрена при эксплуатации газового парогенератора. При отсутствии системы ХВО срок службы парогенератора непредсказуем и снижается в несколько раз.
  • Станция сбора и возврата конденсата. Эффективное средство снижения потребления ресурсов. Позволяет добиться уменьшения расхода газа на 20-30%, увеличения ресурса системы ХВО и существенного снижения расхода воды за счет ее повторного использования.
  • Управление по температуре продукта. Автоматическое поддержание требуемого температурного режима процесса. Представляет из себя терморегулятор с выносным датчиком.
  • Пароперегреватель. Опция увеличения температуры пара на выходе до 250°C без повышения давления для расширения технологических возможностей паровой установки.


На заметку:

в виду абсолютной взрывобезопасности прямоточных парогенераторов и в соответствии с регламентацией Госкотлонадзора разрешается установка в непосредственной близости от производственного участка. При потребности в значительных объемах пара можно разместить два и более парогенератора в «каскадном» соединении, что позволит оптимально экономично использовать одновременно один или несколько парогенераторов в зависимости от потребности производства в паре. Таким образом, создается основная и резервная системы парообеспечения производства, в результате обеспечивается рациональный износ оборудования, экономия топлива, снижаются производственные издержки и инерционность в работе.
