Парогенераторы Орлик

ГАЗОВЫЕ | ДИЗЕЛЬНЫЕ

Газовые и дизельные парогенераторы серии «Орлик» предназначены для выработки насыщенного водяного пара от 110 °С до 180 °С с давлением до 8 атмосфер за счет теплоты, выделяющейся в результате использования энергии горения природного газа или дизельного топлива. Отличаются высокой надежностью и неприхотливостью в работе. По виду горелки (используемого топлива) парогенераторы "Орлик" делятся на газовые (природный газ низкого давления 15-20 мбар) и дизельные (дизельное топливо ГОСТ 305-82).


Мы предлагаем выгодные цены на промышленные газовые и дизельные парогенераторы, быструю и квалифицированную обработку Ваших заявок, сжатые сроки поставки не более 10 рабочих дней.


ГАЗОВЫЕ ПАРОГЕНЕРАТОРЫ

Варианты исполнения газовых парогенераторов ОРЛИК

Вертикального исполнения

Производительность - от 150 до 300 кг/час.

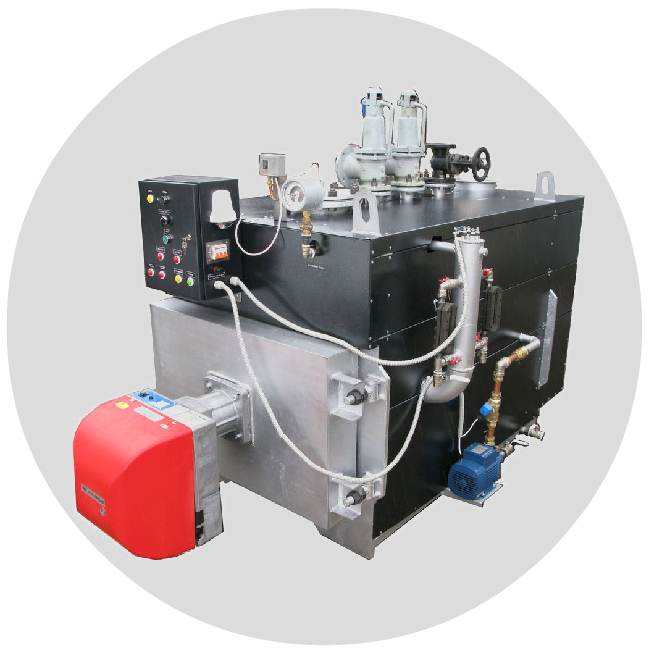

Горизонтального исполнения

Производительность - от 300 до 1000 кг/час.

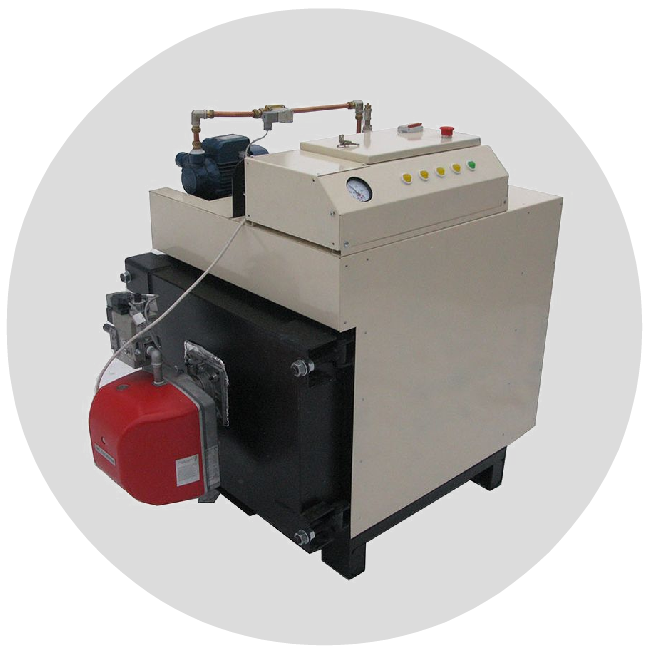

Малогабаритные

Производительность - 100 кг/час.

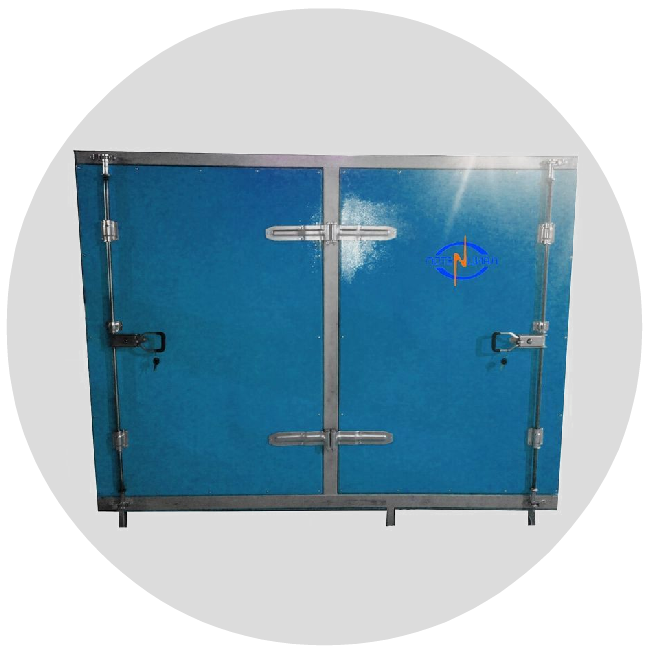

Мобильные в блок-контейнере

Утепленный контейнер для работ на открытом воздухе.

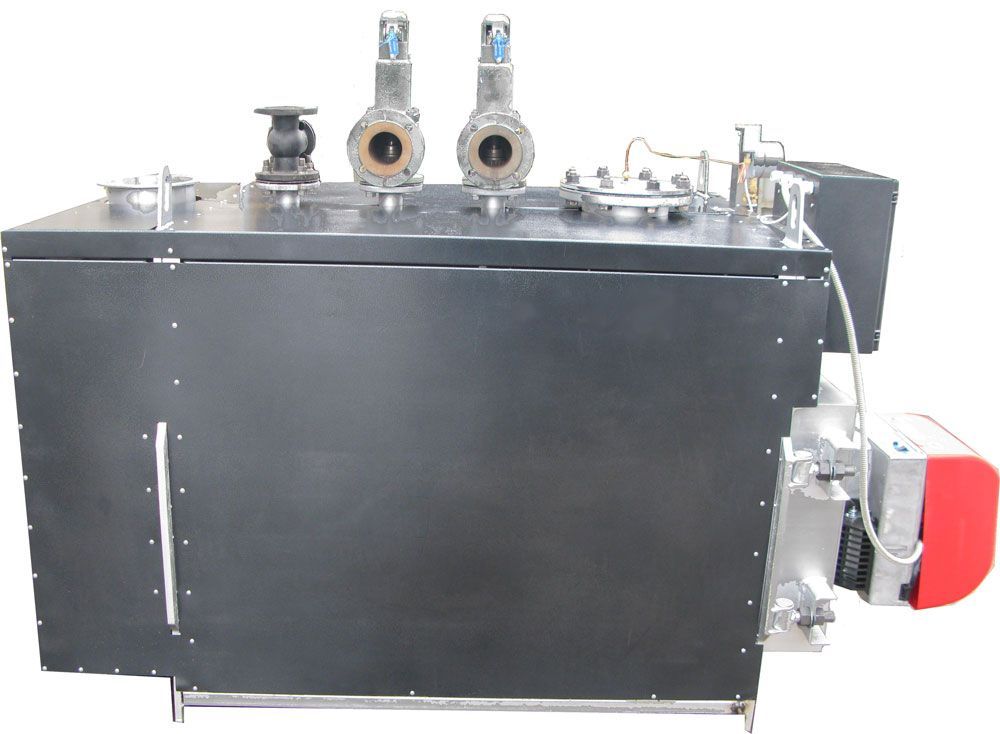

Газовые парогенераторы ОРЛИК в горизонтильном исполнении

Промышленные газовые парогенераторы

Промышленные газовые парогенераторы применяются на производствах в различном диапазоне мощностей до 1000 кг/ч. В данных моделях возможно использование как газовой так и дизельной горелки, что даёт возможность работать при перебоях подачи газа.


Наиболее популярны газовые парогенераторы среднего давления (до 5 атм), также возможно исполнение на низкое давление (до 0,7 атм) и на высокое давление (до 8 атм). Парогенераторы имеют защитный кожух из листового железа, что повышает безопасность работы с оборудованием.

Наименование

0,3-0,07МГ

0,5-0,07МГ 0,75-0,07МГ 1,0-0,07МГ
Максимальная паропроизводительность, кг/час 300 500 750 1000
Максимальная тепловая мощность горелки, кВт 300 420 650 700
Максимальный расход природного газа, м³/ч (дизельного топлива л/ч) 32 45 65 105
Рабочее/максимальное избыточное давление пара на выходе, МПа (кгс/см²) 0,07 (0,7)/0,5 (5,0)*
Тип топки Жаротрубная, с реверсивным развитием пламени
Электрическая мощность (газ), кВт 1,6 1,6 2 2
Объем бака, л 460 890 1150 1450
Количество модулей, шт 1 1 1 1
Габаритные размеры одного модуля, мм
— длина 2420 2600 2700 2750
— ширина (с учетом горелки) 1290 1550 1600 1800
— высота (без дымохода) 1750 2000 2000 2200
Масса сухая (с горелкой), кг 1350 2000 2300 3000

*Выставляется по желанию заказчика, парогенераторы неподконтрольны Ростехнадзору.

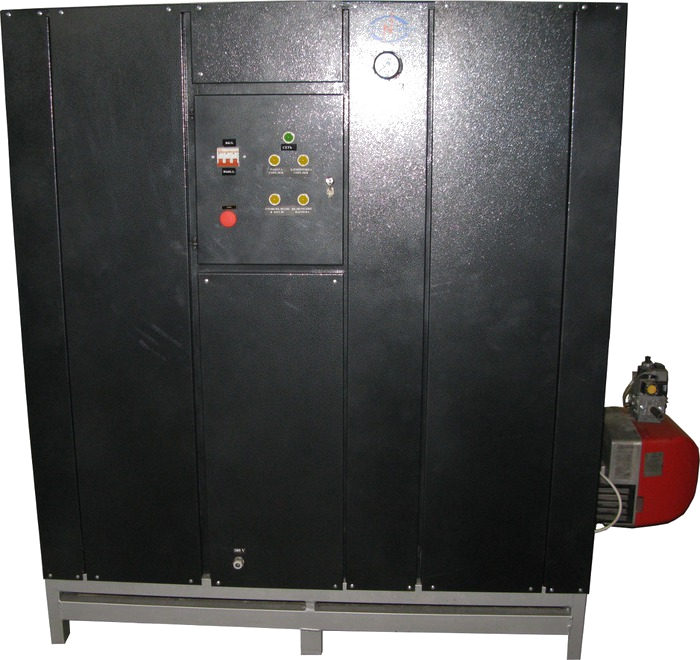

Газовые парогенераторы ОРЛИК в вертикальном исполнении

Газовые парогенераторы ОРЛИК в вертикальном исполнении

Вертикальные газовые парогенераторы применяются для производства пара до 300 кг/ч, такая конструкция имеет более компактные размеры по сравнению с классическими паровыми котлами, что позволяет устанаваливать котлы в небольших пространствах и внутри помещений.


Парогенераторы оснащены встроенным экономайзером для подогрева поступающей в котел воды, необходимой для работы автоматикой, защитным кожухом, итальянской горелкой. Реализован удобный доступ ко всем узлам генератора пара.

Модель 0,15-0,07Г 0,2-0,07Г 0,3-0,07Г
Максимальная паропроизводительность, кг/ч 150 200 300
Максимальная тепловая мощность горелки, кВт 170 200 330
Максимальный расход природного газа, м³ 18 21 35
Максимальное избыточное давление на выходе, МПа (кгс/см²) 0,4 (4,0)
Электрическая мощность (газ), кВт 1,5
Объем котла, л 220
Количество модулей, шт 1
Габаритные размеры ДхШхВ (по ограждениям остова), мм 1000х1500х1780
Масса сухая с горелкой, кг 900 925 950

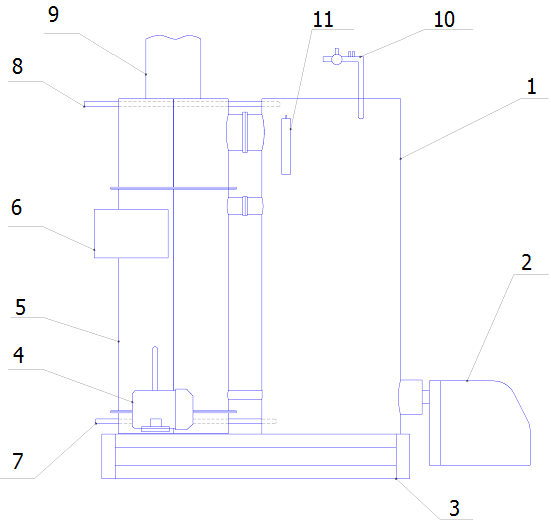

Общий вид вертикального газового парогенератора ОРЛИК
  1. Котёл;

  2. Газовыя горелка;

  3. Несущая рама;

  4. Насос;

  5. Экономайзер;

  6. Блок управления;

  7. Патрубок продувки;

  8. Выход пара;

  9. Вытяжка;

  10. Сброс пара;

  11. Датчики уровня.


Малогабаритные газовые парогенераторы

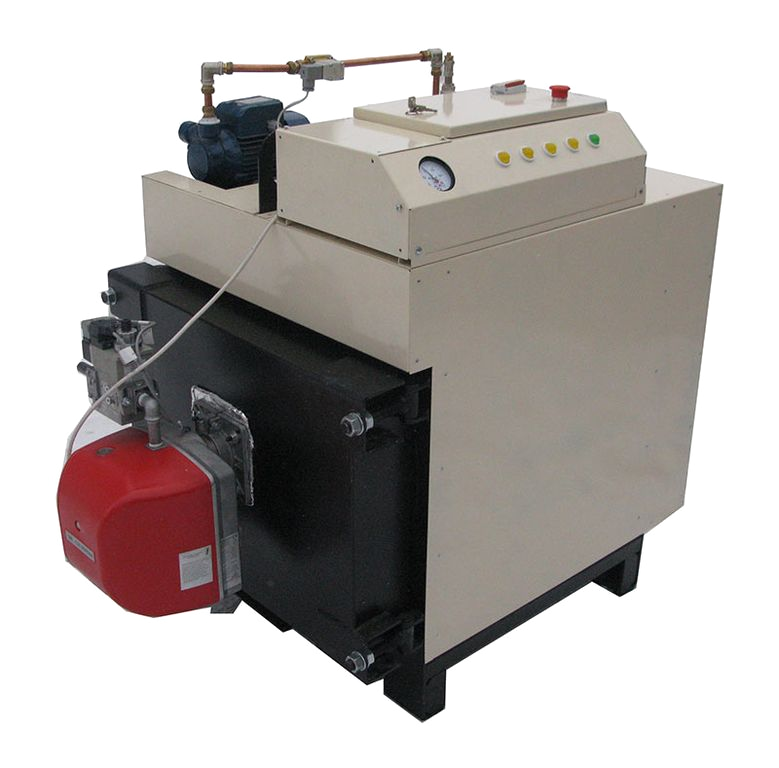

Компактный газовый парогенератор мощностью 100 кг/ч

Компактный газовый парогенератор мощностью 100 кг/ч (85 кВт) - экономичное решение для небольших производств. Лучшее предложение на рынке. Обладая ценой, сопоставимой со стоимостью электропарогенератора и высокой надежностью, данная модель пользуется неизменным спросом среди пищевых производств, в строительной и добывающей сферах.


При весе 430 кг, парогенератор обладает характеристиками промышленных газовых паровых котлов - 100 кг. пара при рабочем давлении 5 бар. Паровой объем котла составляет 0,2 м³, что обуславливает большую степень безопасности работы парогенератора.


Наименование модели ОРЛИК-0,1-0,07МГ
Вид топлива газ
Максимальная паропроизводительность, кг/час 100
Максимальная тепловая, кВт 85
Максимальный расход природного газа, м³/час 9
Рабочее (паспортное) избыточное давление пара, МПа (кгс/см²) (неподконтролен Ростехнадзору) 0,07 (0,7)
Максимальное давление пара, МПа (кгс/см²) (выставляется по желанию Заказчика) 0,5 (5,0)
Электрическая мощность, кВт 1,2
Температура пара, град. 115-150
Давление природного газа на входе, мбар (низкое давление) 20-360
Объем бака, л 135
Габаритные размеры, мм, не более
— длина 1500
— ширина 800
— высота 1300
Масса сухая, не более, кг 430


Технологический процесс парообразования состоит в следующем: вода поступает в корпус котла, где, соприкасаясь с теплообменными поверхностями жаровой трубы и дымогарных труб, нагревается и испаряется. Полученный пар подается потребителю. Образующийся при выпаривании шлам удаляется путем периодической продувки котла через сливной кран. Управление котлом осуществляется при помощи контрольноизмерительных приборов, датчиков и автоматики, смонтированных на котле и в блоке управления котлом.


Газовые парогенераторы в контейнерном исполнении

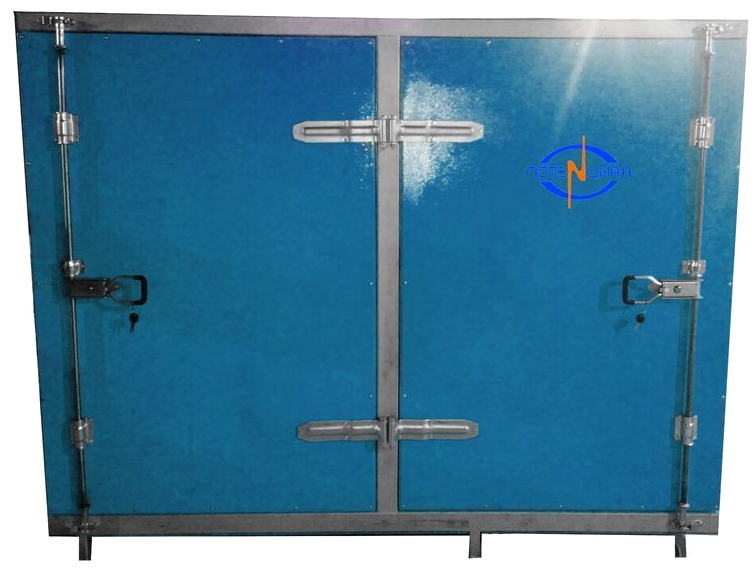

Газовые парогенераторы в контейнерном исполнении

Парогенератор выполнен в утепленном кожухе с подогревом, климатическое исполнение УХЛ1 по ГОСТ 15150 при температурах -40…+40°С, класс пыле- и влагозащищенности IP54, имеет освещение, электрические розетки 220В.


Паровой котел в блок-контейнере предназначен для выполнения работ в зимнее время на строительных площадках для прогревания арматуры от льда и снега, пропарки бетона, ЖБИ изделий, оттаивания снега на площадке, отогрева песка, щебня и других инертных материалов.

Модель 0,15-0,07ГУ 0,2-0,07ГУ 0,3-0,07ГУ
Максимальная паропроизводительность, кг/ч 150 200 300
Максимальная тепловая мощность горелки, кВт 170 200 330
Максимальный расход природного газа, м³ 18 21 35
Максимальное избыточное давление на выходе, МПа (кгс/см²) 0,4 (4,0)
Электрическая мощность (газ), кВт 1,5
Объем котла, л 220
Количество модулей, шт 1
Габаритные размеры ДхШхВ одного модуля (по ограждениям остова), мм 2600х1300х2100
Масса сухая с горелкой, кг 1200
1250
1300


Купить газовый парогенератор вы можете, обратившись по контактам, указанным ниже. Цены парогенераторов можно узнать в разделе Цены.


По вопросам покупки газовых парогенераторов:

Тел. в Москве: +7(499)112-45-65

Тел. в Новосибирске: +7(383)209-99-75

Email: zavod.par@gmail.com



ДИЗЕЛЬНЫЕ ПАРОГЕНЕРАТОРЫ

Варианты исполнения дизельных парогенераторов ОРЛИК

Вертикального исполнения

Производительность - от 150 до 300 кг/час.

Горизонтального исполнения

Производительность - от 300 до 1000 кг/час.

Малогабаритные

Производительность - 100 кг/час.

Мобильные в блок-контейнере

Утепленный контейнер для работ на открытом воздухе.

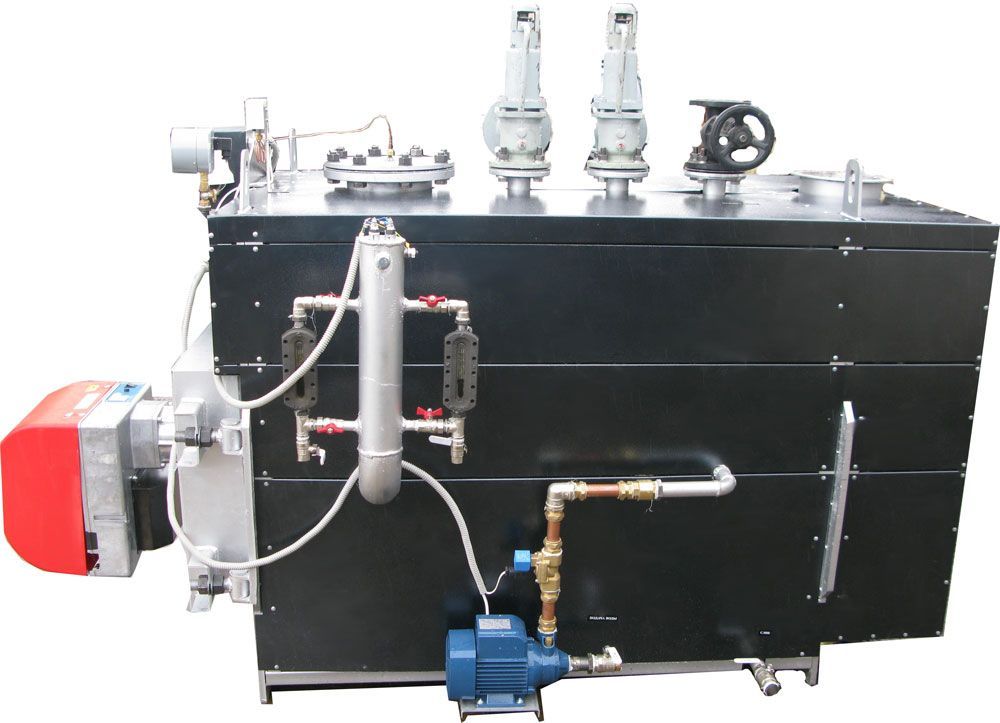

Дизельные парогенераторы ОРЛИК в горизонтальном исполнении

Промышленные дизельные парогенераторы

Промышленные дизельные парогенераторы используются в условиях отсутствия централизованного газоснабжения. Парогенератор на дизтопливе можно использовать даже при отсутствии электроэнергии, подключив к бензо- или дизельному генератору, что повышает его автономность.


Традиционно парогенераторы на дизельном топливе используются на бетонных заводах, химических производствах, для буровых работ, на стройках и везде, где нет возможности провести газ. Предлагаем дизельные парогенераторы в диапазоне мощностей от 100 до 1000 кг/ч.

Наименование 0,3-0,07МД 0,5-0,07МД 0,75-0,07МД 1,0-0,07МД
Максимальная паропроизводительность, кг/час 300 500 750 1000
Максимальная тепловая мощность горелки, кВт 310 420 650 700
Максимальный расход природного газа, м³/ч (дизельного топлива л/ч) 26 35 55 70
Рабочее/максимальное избыточное давление пара на выходе, МПа (кгс/см²) 0,07 (0,7)/0,5 (5,0)*
Электрическая мощность (газ), кВт 1,6 1,6 2 2
Объем бака, л 460 890 1150 1450
Количество модулей, шт 1 1 1 1
Габаритные размеры одного модуля, мм
— длина 2420 2600 2700 2750
— ширина (с учетом горелки) 1290 1550 1600 1800
— высота (без дымохода) 1750 2000 2000 2200
Масса сухая (с горелкой), кг 1350 2000 2300 3000

*Выставляется по желанию заказчика, парогенераторы неподконтрольны Ростехнадзору.


Дизельные парогенераторы ОРЛИК в вертикальном исполнении

Дизельные парогенераторы ОРЛИК в вертикальном исполнении

Вертикальные дизельные парогенераторы применяются для производства пара до 300 кг/ч, такая конструкция имеет небольшие габариты, что позволяет устанаваливать котлы в небольших пространствах и внутри помещений. Могут работать автономно в условиях отсутствия коммуникаций, что вкупе с компактными размерами делает их незаменимыми в нефтедобыче и на отдаленных промышленных объектах.


Котлы оснащены встроенным экономайзером для подогрева поступающей воды, необходимой для работы автоматикой, защитным кожухом, итальянской дизельной горелкой. Реализован удобный доступ ко всем узлам парогенератора.

Наименование модели 0,15-0,07Д 0,2-0,07Д 0,3-0,07Д
Максимальная паропроизводительность, кг/час 150 200 300
Максимальная тепловая мощность горелки, кВт 160 200 310
Максимальный расход дизельного топлива, л/час 14 17 26
Максимальное избыточное давление на выходе, МПа (кгс/см²) 0,4 (4,0)
Электрическая мощность (газ), кВт 1,5
Объем котла, л 220
Количество модулей, шт 1
Габаритные размеры ДхШхВ (по ограждениям остова), мм  1000х1500х1700
Масса сухая с горелкой, кг 900 925 950


Малогабаритные дизельные парогенераторы

Компактный дизельный парогенератор мощностью 100 кг/ч (85 кВт) - экономичное решение для небольших производств. Лучшее предложение на рынке.

Наименование модели ОРЛИК-0,1-0,07МД
Вид топлива дизельное
Максимальная паропроизводительность, кг/час 100
Максимальная тепловая, кВт 85
Максимальный расход дизельного топлива, л/час 7,2
Рабочее (паспортное) избыточное давление пара, МПа (кгс/см²) (неподконтролен Ростехнадзору) 0,07 (0,7)
Максимальное давление пара, МПа (кгс/см²) (выставляется по желанию Заказчика) 0,5 (5,0)
Электрическая мощность, кВт 1,2
Температура пара, град. 115-150
Давление природного газа на входе, мбар (низкое давление) -
Объем бака, л 135
Габаритные размеры, мм, не более
— длина 1500
— ширина 800
— высота 1300
Масса сухая, не более, кг 430


Дизельные парогенераторы в контейнерном исполнении

Газовые и дизельные парогенераторы в контейнерном исполнении

Парогенератор выполнен в утепленном кожухе с подогревом, климатическое исполнение УХЛ1 по ГОСТ 15150 при температурах -40…+40°С, класс пыле- и влагозащищенности IP54, имеет освещение, электрические розетки 220В.


Предназначен для выполнения работ в зимнее время на строительных площадках для прогревания арматуры от льда и снега, пропарки бетона, ЖБИ изделий, оттаивания снега на площадке, отогрева песка, щебня и других инертных материалов.


Наименование модели 0,15-0,07ДУ 0,2-0,07ДУ 0,3-0,07ДУ
Максимальная паропроизводительность, кг/час 150 200 300
Максимальная тепловая мощность горелки, кВт 160 200 310
Максимальный расход дизельного топлива, л/час 14 17 26
Максимальное избыточное давление на выходе, МПа (кгс/см²) 0,4 (4,0)
Электрическая мощность (газ), кВт 1,5
Объем котла, л 220
Количество модулей, шт 1
Габаритные размеры ДхШхВ одного модуля (по ограждениям остова), мм  2600х1300х2100
Масса сухая с горелкой, кг 1200
1250

1300


Купить дизельный парогенератор вы можете, обратившись по контактам, указанным ниже. Цены парогенераторов можно узнать в разделе Цены.


По вопросам покупки дизельных парогенераторов:

Тел. в Москве: +7(499)112-45-65

Тел. в Новосибирске: +7(383)209-99-75

Email: zavod.par@gmail.com



Применение газовых и дизельных парогенераторов

Области применения и возможности газовых и дизельных парогенераторов очень широки. Их применяют в хлебопекарных, кондитерских, колбасных производствах (производство вареной колбасы), цехах по переработке и пастеризации молока, цехах по производству безалкогольных напитков и майонеза, для строительных и буровых работ, производства бетона, процесса ТВО, отопления и др.


В химической промышленности дизельный и газовый парогенератор может найти применение для нагрева реагентов химических реакций, для производства пенопласта. Также парогенератор на жидком и газообразном топливе применяется для стерилизации различных материалов, одежды, оборудования, средств, получения дистиллированной воды и производства пенополистирола. Кроме этого, пар может применяться для следующих нужд:

  • для отопления жилых и промышленных зданий;
  • в сетях жилищно-коммунального хозяйства;
  • в пищевой промышленности:
    - пастеризация и створаживание молока;
    - термообработка ёмкостей, консервов, мясных тушек домашней птицы для снятия пера и пуха;
    - дефростация пищевых продуктов, использование совместно с дефрастрационными камерами;
    - использование в оборудовании для рафинации масла;
    - использование в бутылкомоечных машинах.
  • в строительстве и производстве строительных материалов:
    - производство пенобетона, газобетона;
    - пропарка ЖБ изделий, тротуарной плитки, блоков в пропарочных камерах;
    - размораживание инертных веществ в бункерах на бетонных заводах (песок, глина и др.);
    - вспенивание различных пластмассообразующих гранул.
  • в деревообрабатывающей и бумажной промышленности:
    - паровая сушка древесины;
    - снятие термических напряжений с фанеры и строительных плит;
    - пропитка дерева специальными растворами в автоклавах (с использованием парогенераторов);
    - производство гофры и бумаги.
  • в нефтяной и газовой промышленности:
    - разморозка сливных желобов;
    - разогрев растворов;
    - пропаривание и очистка трубопроводов и цистерн от нефтепродуктов.
  • общепромышленное применение:
    - обогрев камер и помещений;
    - разогрев ванн для гальваники;
    - разогрев воды и вязких жидкостей.


Преимущества парогенераторов ОРЛИК

  • Высокий КПД;
  • Экономичность за счет встроенного экономайзера, низкая себестоимость получаемого пара;
  • Эксплуатация и техническое обслуживание простое.
  • Надёжная, безопасная конструкция.
  • Мобильность. Возможность использования в местах с неразвитой инфраструктурой, где отсутствует централизованная подача электроэнергии.
  • Поставка в отлаженном виде, готовым к эксплуатации;
  • быстрый выход на рабочий режим;
  • применение надежных итальянских горелочных устройств;
  • возможность перехода на другой вид топлива простой заменой горелки или применением двухтопливной горелки.


Требования к качеству питательной и котловой воды

  • Подача воды производится электронасосом от магистрали или емкости с запасом воды (давление на входе должно составлять ~3 бар).
  • Показатели качества питательной воды должны соответствовать данным, приведённым ниже.

Показатели

Величина

Прозрачность по шрифту, см., не менее

20

Общая жесткость, мг-экв/л, не более

0,1

Содержание растворенного кислорода мг/кг, не более

0,1

Содержание нефтепродуктов, мс/кг, не более

5

В случае превышения показателей 1…4 необходимо связаться и проконсультироваться со специалистом по водоподготовке. В крайнем случае, обязательно перед  вентилем  подачи  воды в ёмкость с запасом питательной воды установить фильтр проточной  воды  со  сменным  картриджем  и  водомерный  счётчик (для  измерения количества воды, очищенной картриджем).


Парогенераторы в наличии

Модель Производительность пара, кг/час Вид топлива
ОРЛИК 0,1-0,07МГ 100 газ
ОРЛИК 0,1-0,07МД 100 дизель
ОРЛИК 0,15-0,07Г 150 газ
ОРЛИК 0,15-0,07Д 150 дизель
ОРЛИК 0,2-0,07Г 200 газ
ОРЛИК 0,2-0,07Д 200 дизель
ОРЛИК 0,3-0,07Г 300 газ
ОРЛИК 0,3-0,07Д 300 дизель
ОРЛИК 0,5-0,07МГ 500 газ
ОРЛИК 0,5-0,07МД 500 дизель


Документация

ПРАЙС-ЛИСТ НА ПАРОГЕНЕРАТОРЫ ГАЗОВЫЕ И ДИЗЕЛЬНЫЕ "ОРЛИК".XLSX

ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ОРЛИК 0,1-0,07Г(Д), 0,2-0,07Г(Д), 0,3-0,07Г(Д).PDFПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ОРЛИК 0,3-0,07МГ(МД), 0,5-0,07МГ(МД), 0,75-0,07МГ(МД), 1,0-0,07МГ(МД).PDF


Как мы работаем с клиентами

  • Время - самый важный ресурс, поэтому мы ценим ваше время:
    Отвечаем на запрос по электронной почте в течение 10 минут;
    Отгружаем продукцию со склада в течение 1 рабочего дня после оплаты.
  • Организуем доставку во все города России и страны ТС по оптимальным ценам:
    Мы знаем тарифы и реальные сроки доставки транспортных компаний;
    Подберем оптимальный вариант доставки по цене/срочности.
  • Предоставляем полный комплект закрывающих документов, сертификаты, гарантийные талоны.


по вопросам продаж и поддержки
