ЭЛЕКТРИЧЕСКИЕ ПАРОГЕНЕРАТОРЫ ЭПГ

ЭЛЕКТРИЧЕСКИЕ ПАРОГЕНЕРАТОРЫ ЭПГ

Парогенераторы ЭПГ применяются для производства водяного насыщенного пара (10÷1500) кг в час в (зависимости от исполнения) избыточным давлением от 0,05 МПа до 0,8 МПа и температурой от 105°С до 180°С для технологических целей.

- паропроизводительность от 15 до 1500 кг/час;

- плавное регулирование мощности;

- защита от накипеобразования;

- номинальное напряжение 380В;

Преимущества электропарогенераторов ЭПГ:

  • автоматический режим работы без постоянного обслуживающего персонала;
  • плавное регулирование и задание потребителем необходимой мощности и паропроизводительности и его автоматическое поддержание;
  • регулирование и задание потребителем необходимого избыточного давления и его автоматическое поддержание;
  • диапазон регулировки рабочего давления пара (0,5÷8.0 кгс/см) и температуры пара (110÷180 С°);
  • не подлежит регистрации в органах Гостехнадзора (объем котла менее 25 литров);
  • поставляется в виде единого моноблока максимальной заводской готовности с полной электрической и гидравлической обвязкой. На месте установки требуется только три подключения к водопроводу, паропроводу, электросети.

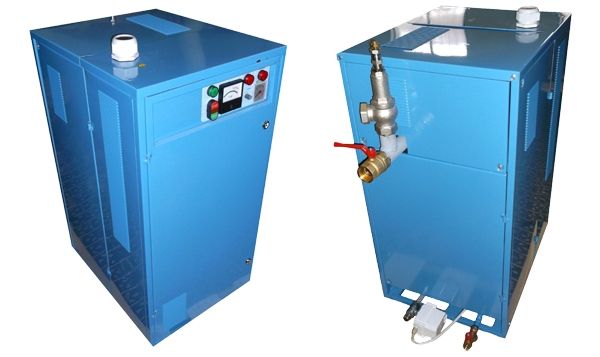

Парогенераторы ЭПГ-У (универсальное исполнение)

Электропарогенератор ЭПГ предначен для прямой подачи пара на обьект. Возможна работа как от центрального водоснабжения так и емкости потребителя (привозной воде). Электропарогенератор поставляется в виде единого моноблока максимальной заводской готовности с полной электрической и гидравлической обвязкой, требует подключения только к системе водснабжения и электроснабжения.

Парогенераторы ЭПГ-У (универсальное исполнение)

ЭПГ-У состоит из следующих узлов:

  • электродный котел (съемные шасси с электродной группой, паровой патрубок с краном и предохранительным клапаном по пару, продувочный патрубок с краном, обратный клапан);
  • насосная установка с защитой насоса от «сухого» хода (насос, электромагнитный клапан, фильтр, датчик сухого» хода, кран подачи воды);
  • система электронного управления мощностью (плавное регулирование и задание необходимой мощности (паропроизводительности) от 25% до 100% производится потребителем простым нажатием кнопок на контроллере тока на передней панели блока управления);
  • система регулировки давления парогенератора и его автоматической поддержки;
  • блок управления с аппаратами управления, контроля, защиты и световой сигнализации для обеспечения работы систем парогенератора;
  • группы безопасности (рабочее реле-регулятор давления, контроллер тока с электронной платой управления от превышения потребляемой мощности, предохранительный клапан по пару);
  • система трубопроводов для гидравлической обвязки по пару, питательной и продувочной воде.

 Блок управления встроен в общую конструкцию парогенератора и отделен от остальных полостей парогенератора сплошными перегородками, имеющими герметичные вводы кабелей, и закрыт запирающимися на замки дверцами. С целью защиты обслуживающего персонала от прикосновения к токоведущим и нагретым частям парогенератор закрыт защитными кожухами. Обеспечено несколько ступеней защиты и безопасности в эксплуатации. В качестве аварийного механического защитного устройства от превышения давления, как по воде, так и пару применены пружинные малоподьемные предохранительные клапана с возможностью подрыва, зависимости от мощности электропарогенератора


Технические характеристики ЭПГ-У

Парогенератор Максимальная паропроизводительность по насыщенному пару, кг/час Потребляемая мощность при максимальной производительности, кВт/час Макс. давление, кг/см2 Регулирование
мощности
ЭПГ-15-У 15 11 5,5 плавное
25-100%
ЭПГ-20-У 20 15
ЭПГ-25-У 25 19
ЭПГ-30-У 30 23
ЭПГ-35-У 35 27
ЭПГ-40-У 40 30
ЭПГ-50-У 50 38
ЭПГ-60-У 60 44
ЭПГ-80-У 80 59
ЭПГ-100-У 100 80
ЭПГ-130-У 130 100
ЭПГ-150-У 150 112
ЭПГ-170-У 173 130
ЭПГ-210-У 213 158
ЭПГ-250-У 250 185
ЭПГ-275-У 275 207
ЭПГ-300-У 300 225
ЭПГ-350-У 350 260
ЭПГ-400-У 400 300
ЭПГ-500-У 500 376
ЭПГ-600-У 600 450
ЭПГ-700-У 700 525
ЭПГ-800-У 800 600
ЭПГ-900-У 900 675
ЭПГ-1000-У 1000 800
ЭПГ-1200-У 1200 905
ЭПГ-1500-У 1500 1120

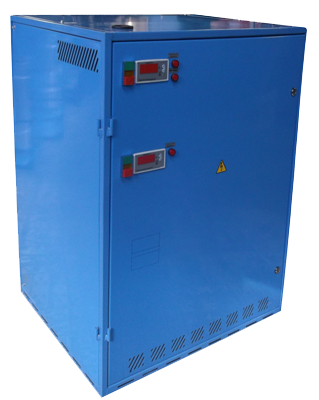

Парогенераторы ЭПГ-Ц (с возвратом и повторным использованием конденсата)

Парогенератор электрический с возвратом конденсата ЭПГ-Ц

Парогенераторы ЭПГ-Ц предназначены для работы по замкнутому циклу в с возвратом отработанного пара в виде конденсата. Обеспечивают экономию энергии за счет повторного использования конденсата в виде горячей воды (экономия расхода воды до 95%, нет необходимости в ее повторном нагреве и соответственно энергозатрат - экономия электроэнергии до 20%, отсуствие накипи).


Дополнительно к универсальному исполнению:

  • бак возврата конденсата из нержавеющей стали с элементами подключения к линии подачи воды, возврата конденсата и блоком автоматики;
  • высокотемпературный нагнетательный насос с защитой от «сухого хода»;
  • блок контроля и поддержания уровня воды в баке возврата конденсата подпиткой водой из магистрали.

Изделие поставляется в виде единого модуля с полной электрической и гидравлической обвязкой.


Технические характеристики ЭПГ-Ц

Парогенератор Максимальная паропроизводительность по насыщенному пару, кг/час Потребляемая мощность при максимальной производительности, кВт/час Макс. давление, кг/см2 Регулирование
мощности
ЭПГ-15-Ц 15 11 5,5

плавное
25-100%

ЭПГ-20-Ц 20 15
ЭПГ-25-Ц 25 19
ЭПГ-30-Ц 30 23
ЭПГ-35-Ц 35 27
ЭПГ-40-Ц 40 30
ЭПГ-50-Ц 50 38
ЭПГ-60-Ц 60 44
ЭПГ-80-Ц 80 59
ЭПГ-100-Ц 100 80
ЭПГ-130-Ц 130 100
ЭПГ-150-Ц 150 112
ЭПГ-170-Ц 173 130
ЭПГ-210-Ц 213 158
ЭПГ-250-Ц 250 185
ЭПГ-275-Ц 275 207
ЭПГ-300-Ц 300 225
ЭПГ-350-Ц 350 260
ЭПГ-400-Ц 400 300
ЭПГ-500-Ц 500 376
ЭПГ-600-Ц 600 450
ЭПГ-700-Ц 700 525
ЭПГ-800-Ц 800 600
ЭПГ-900-Ц 900 675
ЭПГ-1000-Ц 1000 800
ЭПГ-1200-Ц 1200 905
ЭПГ-1500-Ц 1500 1120


Особенности парогенераторов ЭПГ

  • не подлежат регистрации в органах Госгортехнадзора (объем котла менее 25 литров)
  • автоматический режим работы без постоянного обслуживающего персонала
  • плавное регулирование и задание потребителем необходимой мощности и паропроизводительности от 25% до 100% и ее автоматическое поодержание (задание необходимой мощности (паропроизводительности) производится потребителем простым поворотом ручки регулятора мощности на передней панели блока управления) Плавная регулировк мощности (паропроизводительности) парогенератора обеспечивает экономию расхода электроэнергии за счет возможности установки минимально требуемой для технологического процесса мощности.
  • автоматическое поддержание заданной мощности и паропроизводительности
  • регулирование и задание потребителем необходимого избыточного давления и его автоматическое поддержание. Диапазон регулировки рабочего давления пара (0,5÷8.0) (кгс/см) и температуры пара (110÷180) С
  • автоматическое поддержание заданного избыточного давления
  • обеспечена защита нагнетательного насоса от "сухого" хода (блокировка включения насоса при отсутствии питательной воды)
  • поддержание постоянного удельного электрического сопротивления котловой воды (за счет автоматической продувки и слива отработанной воды во время работы) обеспечивает стабильное поддержание мощности и уменьшает отложение солей и накипи, увеличивая тем самым длительность работы парогенератора (реже производится чистка парогенератора)
  • обеспечена работа электропарогенератора в режиме "паровой магистрали". Реализован принцип "нужен пар - открыл вентиль, не нужен - закрыл вентиль". Все это время парогенератор находится в горячем состоянии в режиме ожидания и готов к немедленной выдаче пара рабочих параметров.
  • работа в широком диапазоне удельного сопротивления воды - отсутствует необходимость в предварительной подготовке воды за счет применения электродов оригинальной конструкции из специально подобранного материала (отсутствует необходимость в коррекции (уменьшении) удельного электрического сопротивления воды за счет добавки в поступающую воду легкорастворимых солей (поваренная соль, сода (карбонат натрия), сульфит натрия, сульфат натрия и др.), как предусмотрено у производителей аналогичной продукции для обеспечения заданной номинальной мощности )
  • наличие дежурного режима. При достижении рабочего давления и при отсутствии разбора пара, котлы переходят в режим ожидания, обеспечивая значительную экономию электроэнергии при отсутствии потребления пара(доп. опция Р).
  • простота и доступность в обслуживании – оригинальная конструкция, система управления и плавного пуска обеспечивает выход на рабочий режим работы без проведения подготовительных операций по регулировке давления как в других парогенераторах
  • быстродействие - время выхода на режим подачи пара не более 5 минут
  • безопасность - обеспечена необходимая защита, световая и звуковая сигнализация при выходе параметров из нормы (автоматическое отключение от сети питания при превышении давления выше установленного, превышение потребляемого тока (мощности), обрыве и перекосе фаз, при коротком замыкании силовых цепей и цепей управления, при отсутствии воды)
  • применение специальных керамических изоляторов для крепления электродов обеспечивает полное отсутствие их термоусадки, не требуется периодическая их затяжка, а при правильном использовании они практически "вечные" (фторопластовые изоляторы которые применяют производители аналогичной продукции подвержены термоусадке и соответственно требуется периодическая затяжка для обеспечения герметичности системы, а при каждой чистке котла от накипи или замене электродов возникает необходимость в их замене т.е изготовлении новых).


Купить электрический парогенератор ЭПГ-У или ЭПГ-Ц вы можете, обратившись по контактам, указанным ниже. Цены парогенераторов можно узнать в разделе Цены.


По вопросам покупки парогенераторов ЭПГ:

Тел. в Москве: +7(499)112-45-65

Тел. в Новосибирске: +7(383)209-99-75

Email: zavod.par@gmail.com


Дополнительные опции к парогенераторам ЭПГ

Опция Описание Цена, руб.

Н

Электроды из нержавеющей стали (спецстали) 4000

НЖ

Нержавеющий котел. Корпус котла, фланец (шасси) и все патрубки изготовлены из нержавеющей стали ЭПГ(15-100) +2000 руб.
ЭПГ(130-250) +4000 руб.
ЭПГ(275-500) +8000 руб.
ЭПГ(600-1500) +4 000 руб.
за каждый котел

З

Антиэлектрод
Установка антиэлектрода из спецстали обеспечивают защиту от образования свищей в корпусе котла и значительно увеличивают срок службы котла.
4000

М

Система мягкого пуска
Запуск парогенератора в работу простым нажатием кнопки "Пуск", без предварительных настроек и исключение перегрузки по току на силовые контакты парогенератора при первичном пуске - парогенератор, автоматически, в течение 10 минут работает на 50% от номинальной мощности, по истечении 10 минут переходит в номинальный режим работы в соответствии с установленной мощностью на контроллере тока.
5000

Р

Система регулирования
Автоматическая корректировка (уменьшение) мощности парогенератора при отсутствии потребления пара, умееньшение частоты срабатывания и токовой нагрузки силового контактора. Для пароконденсатных систем с переменным потреблением пара или при работе одного парогенератора на нескольких потребителей технологического пара. Экономия энергии, увеличение срока службы силового контактора.
15000

А

Система автоматической продувки
Автоматическая продувка с регулированием периодичности продувки (защита от накипи), высокая надежность (принцип шарового крана - поддержание необходимой проводимости воды и защита от отложений накипи в котле).
16000


Т

Система управления температурой продукта
Задание, регулирование и поддержка температуры в технологическом процессе потребителя (пропарка бетона, варка патоки, мармелада и других пищевых продуктов, приготовление творожной массы, пастеризация молока и др.), визуальный контроль температуры продукта в цифровом виде, датчик температуры с кабелем 10 м в комплекте поставки.
14000

Ч

Система управления длительностью (временем) работы парогенератора
Задание, регулирование, выдержка времени работы и отключение по таймеру парогенератора согласно техногического процесса потребителя (пропарка бетона, варка пищевых продуктов и др);
5000

ПИД

Система ПИД регулирования

ПИД регулирование - быстрый плавный выход на режим без перерегулировки, визуальный контроль температуры пара парогенератора в цифровом виде. Обеспечен быстрый переход в автоматическом режиме без участия оператора на меньший уровень мощности парогенератора в зависимости от количества потребляемого пара (экономия расхода электроэнергии - пара вырабатывается столько сколько нужно на технологию в данный момент времени). Для обеспечения режимов работы установлены: насосная станция, клапан слива и продувки, запрограммированы оптимальные для системы ПИД регулирования параметры: постоянная интегрирования; постоянная дифференцирования; полоса пропорциональности). Экономия электроэнергии, увеличение срока службы насоса, силового контактора.

25000



См

Система симисторного управления мощностью
Включение/отключение нагрузки симисторами (твердотельными реле) вместо электромагнитных пускателей и контакторов обеспечивают почти неограниченный срок службы в следствии отсутствия в симисторах подвижных частей, искрообразования, износа и прогорания контактов (в симисторе их просто нет), полное отсутствие шума при работе парогенератора, точное поддержание рабочих параметров, отсутствие коммутации больших токов. Для пароконденсатных систем с переменным потреблением пара или при работе одного парогенератора на нескольких потребителей технологического пара (такая система характеризуется переменным потреблением пара и частым включением/отключением нагрузки при поддержке давления в пароконденсатной системе).
ЭПГ(15-100) +12000

ЭПГ(130-250) +24000

Ку

Система автоматического (внешнего дистанционного) управления парогенератором с программируемым контроллером с дисплеем.
Для построения автоматических систем управления технологическими процессами, внешнего дистанционного управления парогенератором от внешних источников (ПК, контроллер, регулятор) (регулирование мощности с помощью внешних аналоговых сигналов управления 0(4)-20мА, 0-10В; регулирование и управление температурой пара, двухпозиционное дискретное (вкл/выкл, сухой контакт) управление подачей пара), подключение и полная интеграция к системе управления верхнего уровня и диспетчеризации через встроенный интерфейс RS-485 (протокол Modbus).
26000

ДР

Система дозирования реагента
поддержание проводимости воды и обеспечение мощности парогенератора - плавное регулирование подачи реагента дозировочным насосом в бак возврата конденсата или в линию подачи воды.
36500

В

Система водоподготовки
натрий-катионитный фильтр SF с автоматической регенерацией - умягчение воды, полная защита от отложений извести и накипи) Для непрерывной работы парогенератора - исполнение дуплекс (твикс) - один в фильтр в работе другой в резерве;
по запросу

Д

Исполнение больше 5,5 кг/см² до 10 кг/см² ЭПГ(25-210) + 11900
ЭПГ(250-800) + 10% от стоимости универсального исполнения
