Прямоточные парогенераторы

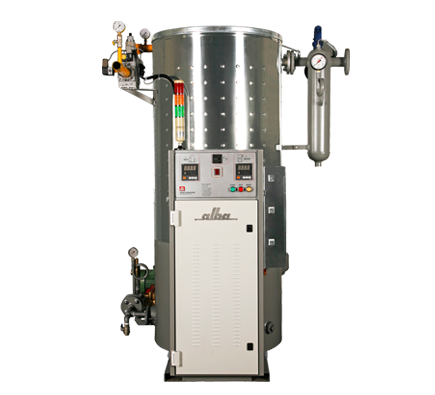

Прямоточный водотрубный парогенератор

Прямоточный парогенератор - паровой котёл, в котором полное испарение воды происходит за время однократного (прямоточного) прохождения воды через испарительную поверхность нагрева.

В прямоточном котле вода с помощью питательного насоса подаётся в экономайзер, откуда поступает в составляющие испарительную поверхность змеевики или подъёмные трубы, расположенные в топке. В выходной части змеевиков испаряются остатки влаги и начинается перегрев пара.

Парогенератор прямоточного типа отличается от прочих систем принципом функционирования — работа агрегата предполагает одностороннее движение воды. Фактически это гидравлическая система разомкнутого типа, в которой жидкость осуществляет однократное прохождение через нагреваемые трубы, постепенно переходя при этом в парообразное состояние. В дальнейшем пароводяная смесь следует через пароперегреватель.

Парогенератор такой конструкции обладает отличительной чертой — отсутствием четких границ для рабочих зон (экономайзерной, парообразующей и пароперегревательной). Процесс перехода воды в пар является безостановочным, при этом практически вся питательная вода в итоге превращается в пар.

Большим преимуществом прямоточных парогенераторов по сравнению с парогенераторами с естественной или принудительной циркуляцией является отсутствие ограничения давления, благодаря чему возможны исполнения прямоточных котлов с давление пара значительно выше критического давления воды.

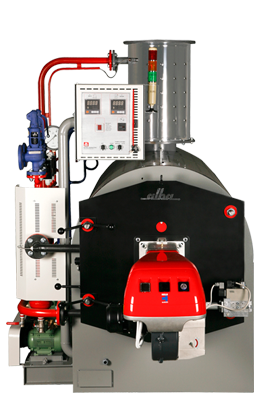

Прямоточные парогенераторы существуют как в вертикальном, так и в горизонтальном варианте исполнения, в зависимости от конкретных условий монтажа и потребностей производства.

Преимущества прямоточных парогенераторов

Основным преимуществом прямоточного парогенератора является отсутствие необходимости использования в производстве пара громоздких сосудов, которые наполняются водой и содержатся в процессе эксплуатации под высоким давлением. Также у парогенераторов существует целый ряд других достоинств:

• Прямоточная конструкция является самой безопасной из всех современных способов получения пара для промышленных нужд; согласно российским правилам водотрубные прямоточные паровые котлы производительностью до 4000 кг/час могут устанавливаться непосредственно в производственных помещениях ("Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", п. 18-А);
• Высокий КПД, достигающий 90-92%, для повышения КПД парогенератор может быть оснащен экономайзером;
• Быстрый старт — парогенератор выходит на должную производительность по подаче готового пара уже через несколько минут после включения.

• Масса и габариты прямоточных парогенераторов существенно меньше по сравнению с другими моделями, возможно компактое блочно-модульное исполнение;

• Малая инертность всей системы в целом при изменении уровня потребности в паре, оперативная переустановка выходных параметров;

• Конструкция легкосъемного змеевика позволяет производить его замену в оперативном режиме без применения дополнительных электросварочных работ;
• Простой монтаж котла благодаря модульной подставке.


Из минусов данного оборудования следует отметить обязательное наличие хорошей водоподготовки. В силу принципа работы прямоточного агрегата все соли, содержащиеся в насыщенном паре, будут оседать на внутренный поверхности змеевика (в отличие от иных систем, где посторонние частицы накапливаются в котловой воде и устраняются продувкой).

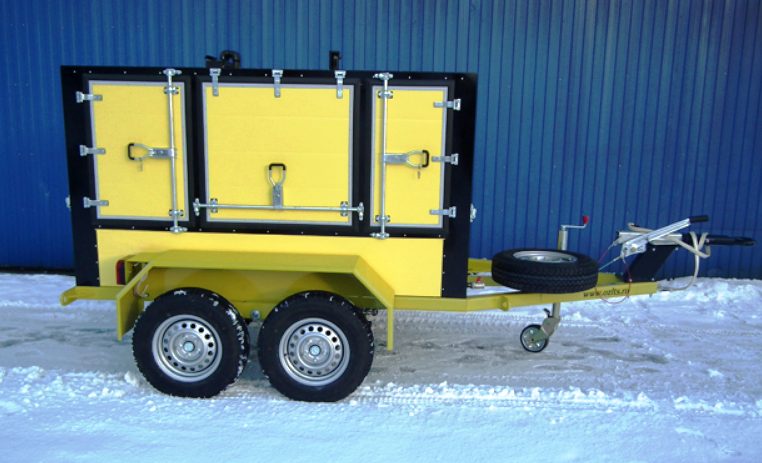

В прямоточном котле отсутствуют барабан и опускные трубы, что значительно снижает удельный расход металла и обуславливает значительно более компактное исполнение по сравнению с жаротрубными котлами. Пользуются популярностью прямоточные парогенераторы в мобильном исполнении на прицепе:

Применение прямоточных паровых котлов

Любой промышленный парогенератор имеет массу вариантов применения. Пар в качестве теплоносителя применяется практически во всех сферах производства, добычи полезных ископаемых, строительства, медицине. Прямоточные водотрубные котлы еще больше расширяют сферу применения парогенераторов за счет возможности установки на ОПО (опасных производственных объектах) и возможности дополнительного взрывозащищенного исполнения. Традиционные сферы использования:

• Производство стройматериалов (ЖБИ изделия, бетонные заводы);
• Строительство (очистка стройплощадки, прогрев бетона);
• Пищевая промышленность (молочные, консервные, хлебозаводы, производство пива);
• Сельское хозяйство (пропарка грунта, обработка зерна, кормовых культур, дезинфекция);
• Деревообрабатывающее производство (термообработка древесины, пропарочные камеры);

• Медицинская сфера (стерилизация инструментов, оборудования);

• Топливная сфера (разогрев мазута, топлива, трубопроводных систем);
• Легкая промышленность (сушильные камеры, автоклавы, термообработка);

• Химическая промышленность;
• Производство целлюлозно-бумажной продукции.


Состав прямоточного парогенератора

Парогенератор поставляется в следующей базовой комплектации:

• Горелка для определенного вида топлива;
• Сепаратор;
• Набор пружинных предохранительных клапанов;
• Обратный магистральный клапан;
• Набор кранов для штуцеров манометров;
• Манометры (для измерения давления пара, для измерения давления входящей воды);
• Прессостаты (датчики уровня воды);
• Предохранительные термостаты (реле) пара;
• Датчик нагрева дымовых газов;
• Щит управления, оснащенный аварийной сигнализацией;
• Питательный насос;
• Дополнительная насосная система для взаимодействия с конденсатным баком;
• Вентили, краны, трубная обводка, фильтры и пр.
• Платформа-основание из металла.
