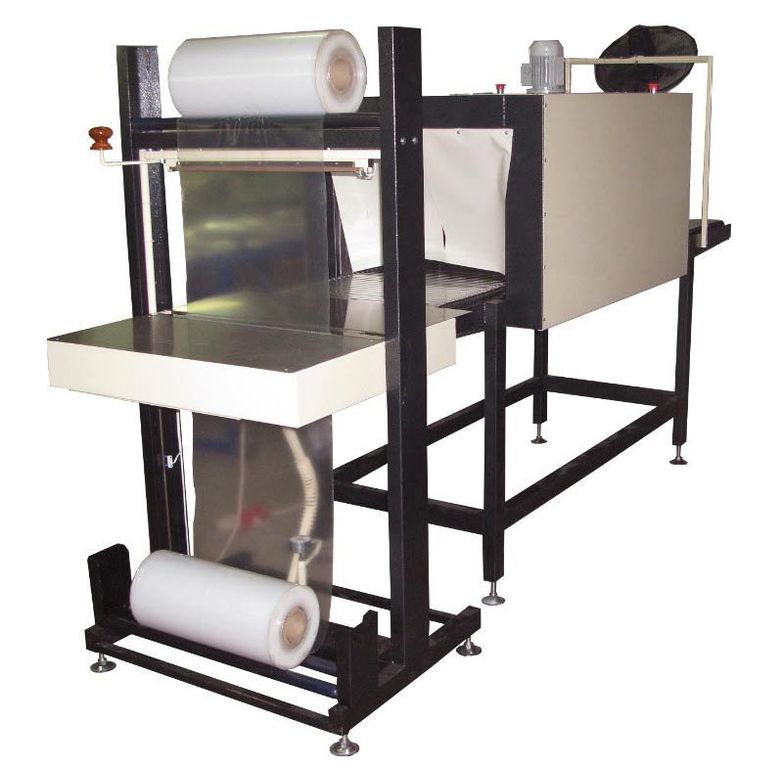

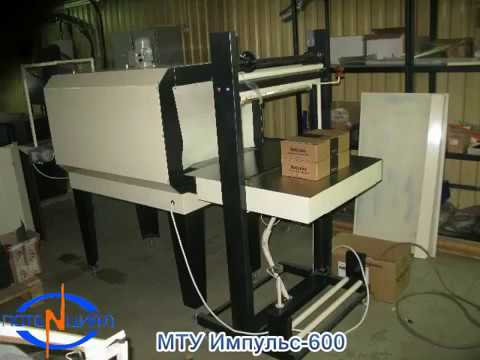

Упаковочная машина МТУ ИМПУЛЬС-600 применяется для штучной и групповой упаковки различных видов продукции в полиэтиленовую термоусадочную пленку в ручном режиме.
В состав машины входят:
- термотоннель МТУ-112 с движущимся транспортером и одной зоной нагрева, оборачивающий узел с прямым ручным импульсным (три нити);
- термонож МТУ-221;
- подающий и приемный столы.
Возможна комплектация по желанию заказчика.
Ручная термоупаковочная машина МТУ ИМПУЛЬС-600 применяется для упаковки продукции в банках, бутылках, ПЭТ-таре, пакетах (консервы, газированные напитки, вода, молоко, мука, соки), товаров непродовольственной группы, промышленных комплектующих, и т.п. в термоусадочную пленку толщиной до 80 мкм.
Технические характеристики МТУ ИМПУЛЬС-600
| Габариты проходного окна термотоннеля (ШхВ), мм: | 600×400 |
| Длина рабочей части термоножа, мм: | 600 |
| Общая рабочая нагрузка на транспортер (не более), кг | 50 |
| Длина камеры, мм: | 1200 |
| Диапазон регулировки температуры в камере, °С: | 20-220 |
| Максимальная ширина пленки, мм: | 550 |
| Максимальная толщина пленки, мкм: | 80 |
| Максимальная потребляемая мощность, кВт: | 12,9 |
| Напряжение питания, В/Гц: | 380/50 |
| Размеры машины в сборе (ДxШxВ), мм: | 3050х980х1800 |
| Вес машины, кг: | 240 |
Характеристики термоножа МТУ-221
|
Исполнение |
модуль |
|
Габаритные размеры (без пленки), мм: длина х ширина х высота |
770х850х1660 |
|
Длина рабочей части термоножа, мм |
600 |
|
Максимальная ширина пленки, мм |
550 |
|
Напряжение питания, В/Гц |
380/50 |
|
Потребляемая мощность в момент включения, кВт |
0,6 |
|
Режим нагрева ножа |
импульсный |
|
Вес устройства, кг, нетто |
60 |
Характеристики термотоннеля МТУ-112
|
Исполнение |
модуль |
|
Габаритные размеры в рабочем положении, мм длина х ширина х высота |
2250х1000х1700 |
|
Максимальная потребляемая мощность, кВт |
12,5 |
|
Напряжение питания, В/Гц |
380/50 |
|
Диапазон регулировки температуры в камере, °С |
20 - 180 |
|
Характеристика ТЭНов, шт. х кВт |
6х2 |
|
Размеры транспортёра, мм: длина х ширина |
1800 х 540 |
|
Скорость движения транспортёра, м/мин. |
4,2 |
|
Тип звена транспортёрной ленты |
пластина |
|
Рабочая нагрузка на конвейер, кг/м2, не более |
50 |
|
Длина тоннеля, мм |
1200 |
|
Габариты проходного отверстия термотоннеля, мм: ширина х высота |
600х400 |
|
Вес устройства, кг, нетто |
180 |
Полный каталог термоупаковочных машин
Комплект поставки МТУ ИМПУЛЬС-600
|
Термонож МТУ-221 |
1 шт. |
|
Термотоннель МТУ-112 |
1 шт. |
|
Винтовые опоры |
8 шт. |
|
Технический паспорт |
1 шт. |
|
Паспорт цифрового терморегулятора |
1 шт. |
|
Паспорт реле времени |
1 шт. |
|
ИЭ на редукторы и электродвигатели |
1 шт. |
Преимущества МТУ ИМПУЛЬС-600
- Простота в установке и надежность в эксплуатации;
- Компактная конструкция;
- Низкое энергопотребление;
- Регулировка температуры в камере;
- Упаковка широкого диапазона продуктов и товаров.
Условия эксплуатации МТУ ИМПУЛЬС-600
Для нормальной работы линии рекомендуется использовать пленку полиэтиленовую ГОСТ 25951-83, толщиной 60-80 мкм. Линия предназначена для эксплуатации в следующих условиях:
- температура окружающей среды от +18ºС до +30ºС;
- относительная влажность не более 80% при температуре +25ºС и более низких температурах без конденсации влаги;
- атмосферное давление – от 86 до 106,7 кПа (730÷780 мм рт.ст.);
- окружающая среда – взрывобезопасная, не содержит солевых туманов, токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию;
- наличие общего контура заземления.
Термонож МТУ-221
|
|
Состав термоножа: 1. Несущая рама; 2. Стол; 3. Подвижная рама термоножа; 4. Верхняя планка термоножа; 5. Нижний упор термоножа; 6. Система электромагнитной фиксации термоножа в рабочем положении; 7. Верхний и нижний рулонодержатели; 8. Панель управления, расположенная на столе. Нагревательные элементы термоножа работают в импульсном режиме. Цикл сварки и отрезки термоусадочной пленки начинается при опускании подвижной рамы термоножа в нижнее рабочее положение. Длительность цикла задается с помощью реле времени, установленного в корпусе устройства. |
Термотоннель МТУ-112 |
|
|
|
Состав термотоннеля: Несущая рама; Термотоннель; Электродвигатель вентилятора обдува термотоннеля; Конвейер; Привод конвейера от мотор-редуктора; Блок управления; Приемный рольганг; Вентилятор обдува готовой продукции.
Под защитным кожухом термотоннеля расположены нагревательные элементы (ТЭНы), обеспечивающие нагрев рабочего пространства термотоннеля до температуры усадки упаковочного материала. Конвейер предназначен для перемещения продукции в термотоннель и вывода из него готовой упаковки. Конвейер представляет собой набор металлических пластин, закрепленных на цепи. Натяжение конвейерной цепи осуществляется с помощью узла натяжения. |
Купить термоупаковочную машину МТУ ИМПУЛЬС-600
Предлагаем купить упаковочную машину МТУ Импульс 600 по цене завода-изготовителя в интернет-магазине парогенератор-пээ.рф. Большой ассортимент оборудования в наличии, доставим термоусадочную машину в любой город РФ в сжатые сроки. Предоставим все необходимые документы, сертификаты, гарантию на всю линейку термоупаковочного оборудования.
Гарантийные обязательства на упаковочную машину МТУ ИМПУЛЬС-600
Предприятие-изготовитель гарантирует соответствие термоусадочных машин требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и настоящим руководством по эксплуатации. Гарантийный срок эксплуатации 12 месяцев со дня отгрузки потребителю.
|
Режим работы
|
Ручной |
|
Габариты проходного окна
|
600х400 мм |
|
Длина рабочей части термоножа
|
600 мм |
