Автоматическая упаковочная линия МТУ ВЕКТОР-600ПМ от производителя

новинка

Артикул: 10178174

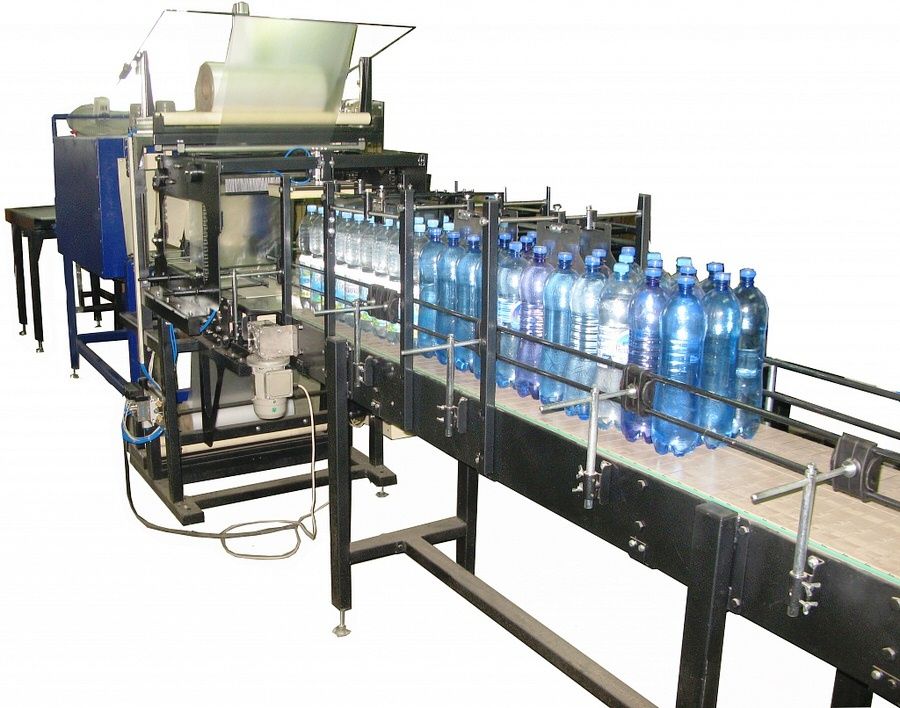

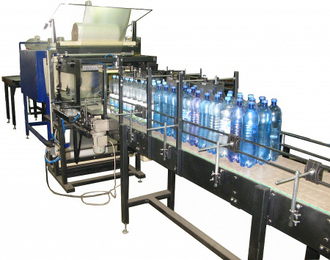

Автоматическая термоупаковочная машина МТУ Вектор-600ПМ

971000 руб.

Артикул: 10178174

Заказать звонок

Автоматическая упаковочная машина МТУ Вектор-600ПМ применяется для штучной и групповой упаковки различных видов продукции в полиэтиленовую термоусадочную пленку в автоматическом режиме.

В состав машины входят:

термотоннель МТУ-122 с движущимся транспортером и двумя зонами нагрева;
подающий транспортер-накопитель;
автоматический термонож МТУ-263ПМ (прямоточный модернизированный) с оборачивающим узлом безлифтовой системы с цепными толкателями непрерывной подачи, интегрированными ПВХ-транспортерами и прямым термоножом постоянного нагрева (защищен тефлоновым покрытием), оснащенный пневматическими системами привода ножа, фиксации упаковки на входе и выходе, автоподмотчиками пленки;
приемный рольганг с системой охлаждения продукции.

В состав машины входят:

термотоннель МТУ-122 с движущимся транспортером и двумя зонами нагрева;
подающий транспортер-накопитель;
автоматический термонож МТУ-263ПМ (прямоточный модернизированный) с оборачивающим узлом безлифтовой системы с цепными толкателями непрерывной подачи, интегрированными ПВХ-транспортерами и прямым термоножом постоянного нагрева (защищен тефлоновым покрытием), оснащенный пневматическими системами привода ножа, фиксации упаковки на входе и выходе, автоподмотчиками пленки;
приемный рольганг с системой охлаждения продукции.

Описание

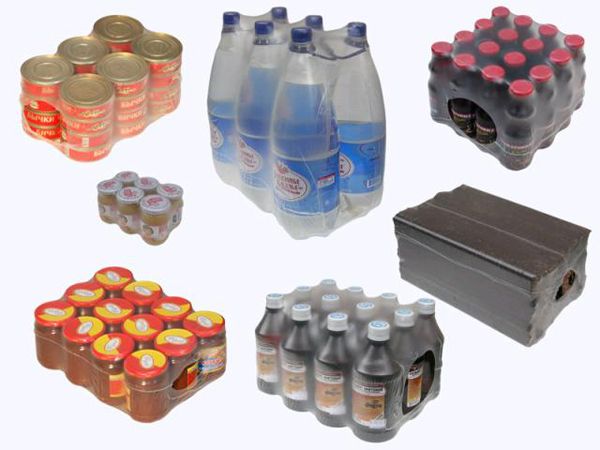

Термоупаковочная машина МТУ Вектор-600ПМ применяется для упаковки продукции в банках, бутылках, ПЭТ-таре, пакетах (консервы, газированные напитки, вода, молоко, мука, соки), товаров непродовольственной группы, промышленных комплектующих, и т.п.

В конструкции МТУ «ВЕКТОР-600П» автомат, используется промышленная пневматика «Фесто», Германия.

Безлифтовая система оборачивания обеспечивает высокую производительность (до 1000 уп/час) без применения сложной пневматики с сохранением постоянной высоты плоскости транспортеров на входе в упаковщик и на выходе из упаковщика.

Технические характеристики МТУ ВЕКТОР-600ПМ

1. Оборачивающий узел
1.1 Габаритные размеры (длина х ширина х высота), мм	1300х1100х2100
1.2 Длина режущей части термоножа, мм	610
1.3 Ход термоножа, мм	400
1.4 Max ширина пленки, мм	600
1.5 Напряжение питания, В	380
1.6 Max потребляемая мощность, кВт	0,6
2. Подающий транспортер
2.1 Габаритные размеры (длина х ширина х высота), мм	2500х750х1400
2.2 Ширина ленты транспортера, мм	385
2.3 Высота от уровня пола до рабочей поверхности, мм	900
2.4 Max потребляемая мощность, 380В кВт	0,25
2.5 Скорость, м/мин	регулируемая
3. Термотоннель
3.1 Длина термотоннеля, мм	1200
3.2 Размеры окна (длина х высота), мм	600х400
3.3 Max потребляемая мощность, 380В кВт	24,25
3.4 Габаритные размеры (длина х ширина х высота), мм	2500х1000х1800
3.5 Диапазон регулировки температуры в термотоннеле, °С	20-200
4. Рольганг
4.1 Габаритные размеры (длина х ширина х высота), мм	1200х600х900
4.2 Диаметр/шаг роликов, мм	20/25
Габаритные размеры линии в рабочем положении, мм	7500х1100х2100
Вес машины, кг	700
Высота от уровня пола до рабочей поверхности всех транспортеров и рольганга стандартная, мм	900
Производительность, циклов/час	до 1000

Возможна комплектация по техническим требованиям заказчика в т.ч и перенастройка под разный тип тары.

Полный каталог термоупаковочных машин

Комплект поставки МТУ ВЕКТОР-600ПМ

Упаковщик МТУ 263ПМ - 1 шт.
Термотоннель МТУ 122 - 1 шт.
Приемный рольганг МТУ 4 - 1 шт.
Регулируемые винтовые опоры.
Технический паспорт - 1 шт.
Паспорт терморегулятора - 1 шт.
Паспорт частотного преобразователя HC1C+mini - 1 шт.
ИЭ на редукторы и электродвигатели - 1 шт.
Розетка 32А-6h 380-415V~ - 1 шт.

Преимущества МТУ ВЕКТОР-600ПМ

Высокая производительность;
Простота в установке и надежность в эксплуатации;
Низкое энергопотребление;
Регулировка температуры в камере;
Упаковка широкого диапазона продуктов и товаров.

Условия эксплуатации МТУ ВЕКТОР-600ПМ

Для нормальной работы линии рекомендуется использовать пленку полиэтиленовую ГОСТ 25951-83, толщиной 80÷100 мкм. Линия предназначена для эксплуатации в следующих условиях:

температура окружающей среды от +18ºС до +30ºС;
относительная влажность не более 80% при температуре +25ºС и более низких температурах без конденсации влаги;
атмосферное давление – от 86 до 106,7 кПа (730÷780 мм рт.ст.);
окружающая среда – взрывобезопасная, не содержит солевых туманов, токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию;
при использовании компрессора для питания пневматической системы аппарата, его производительность должна быть не менее 200 л/мин;
наличие общего контура заземления.

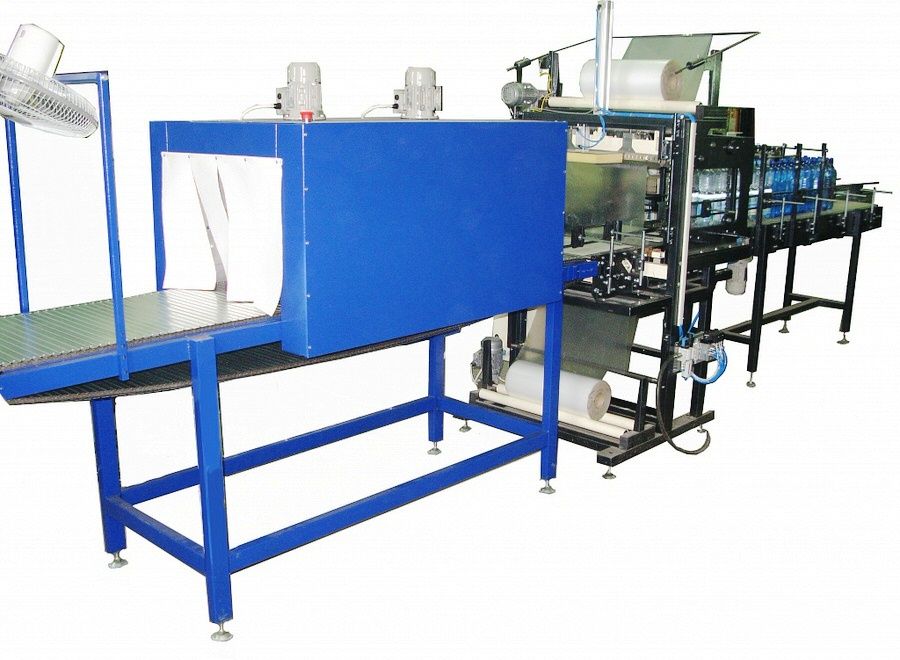

Общий вид МТУ Вектор-600ПМ

Общий вид упаковочной машины МТУ «Вектор 600»

1. Рулон пленки (не входит в комплект поставки);

2. Несущая рама термоножа;

3. Подающий стол;

4. Пневмопривод толкателя блока упаковки;

5. Блок подготовки воздуха;

6. Промежуточный стол;

7. Узел регулировки натяжения транспортёрной ленты термотоннеля;

8. Рабочая камера;

9. Электродвигатель вентилятора обдува рабочей камеры;

10. Кнопка аварийной остановки транспортёра;

11. Вентилятор охлаждения готовой продукции;

12. Рама крепления вентилятора охлаждения готовой продукции;

13. Транспортёр;

14. Приемный ленточный транспортёр;

15. Опорная стойка приемного транспортёра;

16. Регулируемая винтовая опора;

17. Электропривод цепи транспортёра;

18. Группирующий транспортёр;

19. Электропривод цепи группирующего транспортёра;

20. Электродвигатель верхнего блока подмотки пленки;

21. Верхняя раскатка;

22. Верхняя рамка включения автоматической подмотки пленки;

23. Рулонодержатель;

24. Электродвигатель нижнего блока подмотки пленки;

25. Сетевой шнур подключения термоножа;

26. Нижняя раскатка;

27.Датчик наполнения группы блока упаковки;

28. Ковш толкателя блока упаковки;

29. Верхняя планка термоножа;

30. Пневмопривод толкателя верхней планки термоножа;

31. Пневмопривод прижима блока упаковки;

32. Пластина прижима блока упаковки;

33. Направляющие ролики;

34. Пневмоцилиндр шторки.

Купить термоупаковочную машину МТУ ВЕКТОР-600ПМ

Предлагаем купить упаковочную машину МТУ Вектор-600ПМ по цене завода-изготовителя в интернет-магазине парогенератор-пээ.рф. Большой ассортимент оборудования в наличии, доставим термоусадочную машину в любой город РФ в сжатые сроки. Предоставим все необходимые документы, сертификаты, гарантию на всю линейку термоупаковочного оборудования.

Гарантийные обязательства на упаковочную машину МТУ ВЕКТОР-600ПМ

Предприятие-изготовитель гарантирует соответствие термоусадочных машин требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и настоящим руководством по эксплуатации. Гарантийный срок эксплуатации 12 месяцев со дня отгрузки потребителю.

Характеристики

Режим работы	Автоматический
Габариты проходного окна	600х400 мм
Длина рабочей части термоножа	600 мм
