Автоматическая термоупаковочная машина МТУ ВЕКТОР-850П от производителя

Артикул: 10178169

Термоупаковочная машина автомат МТУ Вектор-850П

662000 руб.

Артикул: 10178169

Заказать звонок

Упаковочная машина МТУ ВЕКТОР-850П применяется для штучной и групповой упаковки различных видов продукции в полиэтиленовую термоусадочную пленку в автоматическом режиме.

В состав машины входят:

термотоннель МТУ-122 с движущимся транспортером и двумя зонами нагрева;
автоматический термонож МТУ-263 с оборачивающим узлом и прямым термоножом постоянного нагрева (защищен тефлоновым покрытием), оснащенный пневматическими системами привода ножа, фиксации упаковки, автоподмотчиками пленки и пневмотолкателем продукции
приемный рольганг с системой охлаждения продукции;

В конструкции МТУ ВЕКТОР-850П автомат применяется промышленная пневматика «Фесто», Германия.

В состав машины входят:

термотоннель МТУ-122 с движущимся транспортером и двумя зонами нагрева;
автоматический термонож МТУ-263 с оборачивающим узлом и прямым термоножом постоянного нагрева (защищен тефлоновым покрытием), оснащенный пневматическими системами привода ножа, фиксации упаковки, автоподмотчиками пленки и пневмотолкателем продукции
приемный рольганг с системой охлаждения продукции;

В конструкции МТУ ВЕКТОР-850П автомат применяется промышленная пневматика «Фесто», Германия.

Описание

Автоматическая термоупаковочная машина МТУ Вектор-850П применяется для упаковки продукции в банках, бутылках, ПЭТ-таре, пакетах (консервы, газированные напитки, вода, молоко, мука, соки), товаров непродовольственной группы, промышленных комплектующих, и т.п.

Технические характеристики МТУ ВЕКТОР-850П

Габариты проходного отверстия камеры, мм	900х550
Количество зон	2
Общая рабочая нагрузка на транспортер (не более), кг	50
Скорость движения транспортера, м/мин.	4
Длина тоннеля, мм	1200
Диапазон регулировки температуры в термотоннеле, °С	20-200
Максимальная потребляемая мощность, кВт	24,5
Напряжение питания, В/Гц	380/50
Длина рабочей части термоножа, мм	900
Максимальная ширина пленки, мм	850
Максимальная толщина пленки, мкм	100
Режим нагрева термоножа	постоянный
Максимальная потребляемая мощность термоножа, кВт	1,0
Давление воздуха в магистрали, МПа (кг/см2)	0,4-0,6 (4-6)
Размеры машины в сборе (ДxШxВ), мм	5000х3000х2000
Вес машины, кг	600
Максимальная производительность, уп/час	800

Полный каталог термоупаковочных машин

Комплект поставки МТУ ВЕКТОР-850П

Упаковщик МТУ-263 - 1 шт.
Термотоннель МТУ-122 - 1 шт.
Приемный рольганг МТУ 4 - 1 шт.
Регулируемые винтовые опоры - 14 шт.
Технический паспорт - 1 шт.
Паспорт терморегулятора - 1 шт.
Паспорт частотного преобразователя HC1C+mini - 1 шт.
ИЭ на редукторы и электродвигатели - 1 шт.
Розетка 32А-6h 380-415V~ - 1 шт.

Преимущества МТУ ВЕКТОР-850

Высокая производительность;
Простота в установке и надежность в эксплуатации;
Низкое энергопотребление;
Регулировка температуры в камере;
Упаковка широкого диапазона продуктов и товаров.

Условия эксплуатации МТУ ВЕКТОР-850П

Для нормальной работы линии рекомендуется использовать пленку полиэтиленовую ГОСТ 25951-83, толщиной 80÷100 мкм. Линия предназначена для эксплуатации в следующих условиях:

температура окружающей среды от +18ºС до +30ºС;
относительная влажность не более 80% при температуре +25ºС и более низких температурах без конденсации влаги;
атмосферное давление – от 86 до 106,7 кПа (730÷780 мм рт.ст.);
окружающая среда – взрывобезопасная, не содержит солевых туманов, токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию;
при использовании компрессора для питания пневматической системы аппарата, его производительность должна быть не менее 200 л/мин;
наличие общего контура заземления.

Общий вид МТУ Вектор-850

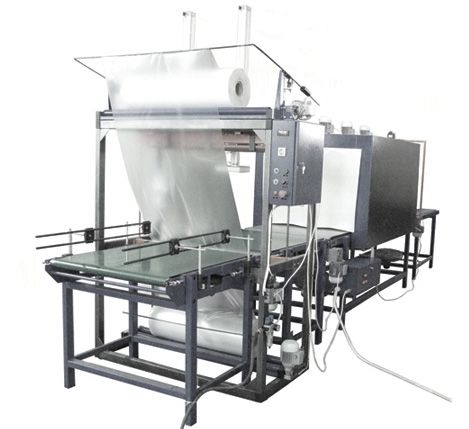

Общий вид термоупаковочного автомата Вектор-850П

Термоупаковочная машина МТУ Вектор 850П

1. Рулон пленки (не входит в комплект поставки);

2. Несущая рама термоножа;

3. Подающий стол;

4. Пневмопривод толкателя блока упаковки;

5. Блок подготовки воздуха;

6. Промежуточный стол;

7. Узел регулировки натяжения транспортёрной ленты термотоннеля;

8. Рабочая камера;

9. Электродвигатель вентилятора обдува рабочей камеры;

10. Кнопка аварийной остановки транспортёра;

11. Вентилятор охлаждения готовой продукции;

12. Рама крепления вентилятора охлаждения готовой продукции;

13. Транспортёр;

14. Приемный ленточный транспортёр;

15. Опорная стойка приемного транспортёра;

16. Регулируемая винтовая опора;

17. Электропривод цепи транспортёра;

18. Группирующий транспортёр;

19. Электропривод цепи группирующего транспортёра;

20. Электродвигатель верхнего блока подмотки пленки;

21. Верхняя раскатка;

22. Верхняя рамка включения автоматической подмотки пленки;

23. Рулонодержатель;

24. Электродвигатель нижнего блока подмотки пленки;

25. Сетевой шнур подключения термоножа;

26. Нижняя раскатка;

27.Датчик наполнения группы блока упаковки;

28. Ковш толкателя блока упаковки;

29. Верхняя планка термоножа;

30. Пневмопривод толкателя верхней планки термоножа;

31. Пневмопривод прижима блока упаковки;

32. Пластина прижима блока упаковки;

33. Направляющие ролики;

34. Пневмоцилиндр шторки.

Купить термоупаковочную машину МТУ ВЕКТОР-850П

Предлагаем купить упаковочную машину МТУ Вектор-850П по цене завода-изготовителя в интернет-магазине парогенератор-пээ.рф. Большой ассортимент оборудования в наличии, доставим термоусадочную машину в любой город РФ в сжатые сроки. Предоставим все необходимые документы, сертификаты, гарантию на всю линейку термоупаковочного оборудования.

Гарантийные обязательства на упаковочную машину МТУ ВЕКТОР-850П

Предприятие-изготовитель гарантирует соответствие термоусадочных машин требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями и настоящим руководством по эксплуатации. Гарантийный срок эксплуатации 12 месяцев со дня отгрузки потребителю.

Характеристики

Режим работы	Автоматический
Габариты проходного окна	900х550 мм
Длина рабочей части термоножа	900 мм
